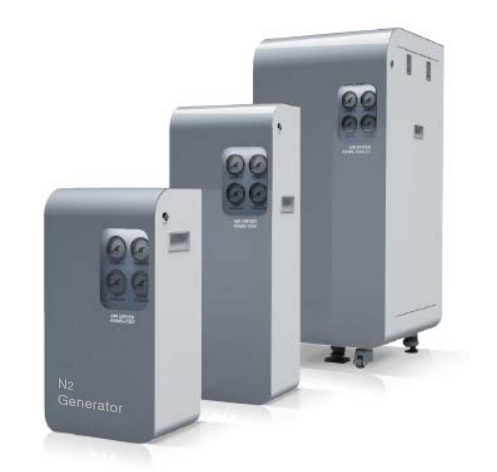

고순도 질소발생기 ( N2 generator )

품명: PSA 질소 발생기

모델: NXPS-1H00, 2H00, 1H00-CT & More

질소 발생 원리 : PSA (Pressure Swing Adsorption)

최대 출구 압력 : 6.9 barg

전원: 220V, 60 Hz

유량& 순도 : 사양참조


♣ 원 리

PSA ( Pressure Swing Adsorption) 질소발생장치의 원리

CMS ( carbon Molecular Sieve) 라는 흡착제로 충진된 두개 이상의 합착탑에 제습이 된 압축공기를 도입하여

'가압 > 흡착 > 감압 > 퍼지' 단계를 반복적으로 진행하여 연속적으로 고순도의 질소를 생산하는 장치입니다.

흡착제(zeolite) 는 질소에 대한 흡착속도가 산소보다 빠른 특성을 가지고 있는 세라믹 재질로써 공기를 에어컴프레서로 가압하여 흡착제가 충진된 모듈을 통과시킬 때 흡착제는 질소를 선택적으로 흡착하고 산소는 배출하게 되므로 고순도의 산소가 발생됩니다.

질소 발생장치에 적용되는 CMS 는 야자껍질을 원료로하여 3.0 옹스트론 의 미세한 기공이 균일하게 가공된 다공성 탄소계흡착제입니다 미세한 CMS 의 기공으로 질소분자 (분자경: 4.3 ㅌ 3.0 ㅁ) 와 비교하여 , 산소분자(분자경: 3.9 x 2.8A) 가 보다 빨리 흡착(30 배이상) 되며 흡착압력이 높을수록 흡착성능이 증기합니다.

♣ 장비의 구성품

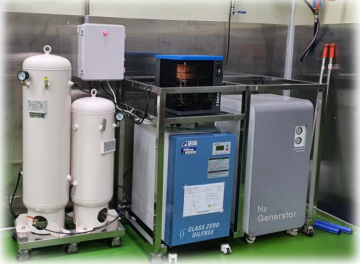

에어컴퓨레서 - 냉동식 드라이어 - 흡착식드라이어 - 에어탱크 - 질소발생기 - 질소탱크

1) 스크롤타입 에어콤프레셔

(Scroll Type Oil Free Air Compressor)

압축공기 생성

스코롤타입: 저소음, 오일주입없음.

2) 냉동식 에어드라이어 (Refrigerated Air Dryer)

컴프레서에서 생성되는 압축공기 내의 수분 제거

압축공기 생성효율을 극대화하기 위해 필수적으로 필요

3) 리시버 탱크(Receive Tank/Buffer Tank)

에어및 질소제장

♣ Accessories

1) Oxygen analyzer

질소 순도 측정용 산소분석기

질소순도 체크를 위한 산소분석기

2) 포장용기내 산소 변화측정

질소포장후 제품품질관리

시간 흐름에 따른 산소 농도 변화확인

♣ 장 점

- 고효율 에너지 절감형 산소발생기

- 고순도 산소 가스를 일정하게 공급

- 흡착제의 내구력 강화

- 운전경비를 절감하여 경제적임.

- 흡착탑 전환 시에도 매우 일정한 순도 제고

- 의료용, 차량, 가정, 산업설비, 양식장 등 다양한 분야에 적용

♣ 응 용

1) 진공전기로 퍼지(99.9%)

2) 튜브전기로 퍼지

3) 생산(금속물질퍼지)

4) FT-IR 분석기용 에어드라이어 (수분& CO₂ 제거)

5) 대기중 포함되어 있는 수분, 이산화탄소제거를 위한 에어드라이어

6) Back ground Peak 를 제거해주어

7) 질소, 아르곤 등 분석기에 사용되는 Purge, Carrier Gas 에서의 수분제거

8) 식품포장기 용 질소 발생기

- 식품용 질소 순도 : 99% 이상

- 과자 및 김, 부각포장시 내부를 질소로 충진

9) MAPO₂ / CO₂ 포장용기내 산소, 이산화 탄소 측정

질소 포장후 제품품질관리

♣ 장비 사양(Specification)

NXPS -1H00 Nitro Gen

NXPS -2H00 PSA Type

NXPS -4H00 Module 수량 (용량)

NXPS -1H00-CT Compressor 내장형
