프로모 시스템 보정 절차
페이지 정보
![profile_image](http://o-chang.com/img/no_profile.gif)
본문
우리나라는 다른 곳에 비하여 상대적으로 습도가 높은 편이다.
표준시료를 오븐이나 습기가 많지 않은 곳에 보관을 해주고, 보정을 할때에도 습도가 어느 정도 제어가 된 상태에서 실행을 하는 것이 좋다.
[Calibration]
준비물 : Mono dust 1500, sampling tube, Key board and mouse, multi USB,
먼저, 센서의 사용 범위를 선택 합니다. 예) 0.2-17 µm가 보정
클래스의 간격 너비를 선택합니다. 예) 32ch./decade

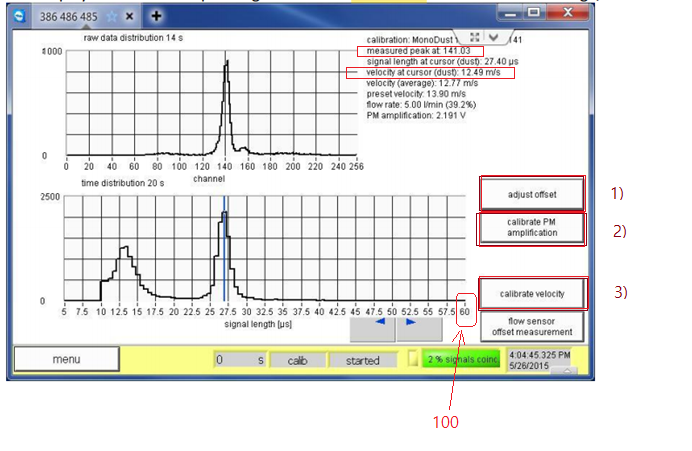

[Calibration절차]
1) 먼저 Signal Length 의 최대 x 축값을 100 으로 설정합니다.
(1) Adjust offset 을 눌러서 ‘V ‘ 자 모양의 그래프가 잘 나오는지 확인을 합니다.(약2분)
‘V’ 자 모양그래프는 offset adjustment voltage 에 의하여 생성이 되는데, 잘 생성이 되지 않으면 문제가 있습니다. (거의 확인 하는 작업에 준함.)
2) 다시 Calibration 메인화면화면에서
a) 표준시료병의 라벨에서 사용범위에서의 ‘corresponding target value’ 를 확인합니다.
Ex) 0.2 ~ 10 um (164.1)
Ex) 0.12 ~ 3 um, (221.2)
b) MonoDust 1500으로 입자 크기의 수동 측정을 시작합니다.
Sampling 튜브를 센서의 에어로졸 입구에 연결합니다.
MonoDust 1500 병을 흔들면 병 내부의 입자가 부상하기 시작합니다. 측정하는 동안 플렉시블 튜브를 병의 위쪽 공간에 위치시킵니다. 부유하는 입자는 센서로 빨려 들어갑니다.
‘Measured peak at ‘ 값이 병에서 확인된 선택한 값과 일치하는지 확인을 합니다.
차이가 있을 때는 ‘calibrate PM amplification’ 버튼을 눌러서 낮으면 높은 값으로 설정을 해줍니다. 여러 번 측정을 하고 확인을 하여 맞추어줍니다. 예) 1.710--> 1.712
3) 다시 Calibration 메인화면화면에서
(a) 다시 monodust 1500을 주입을 시켰을 때 Velocity 를 조정하여 줍니다.
피크(signal length) 의 파란색 ‘커서’를 이동을 시켜서 ‘velocity at curse(dust)’ 에서 현재값을 확인을 하고 ‘calibrate velocity’를 눌러 그 값을 입력을 합니다. 예) 2.82
