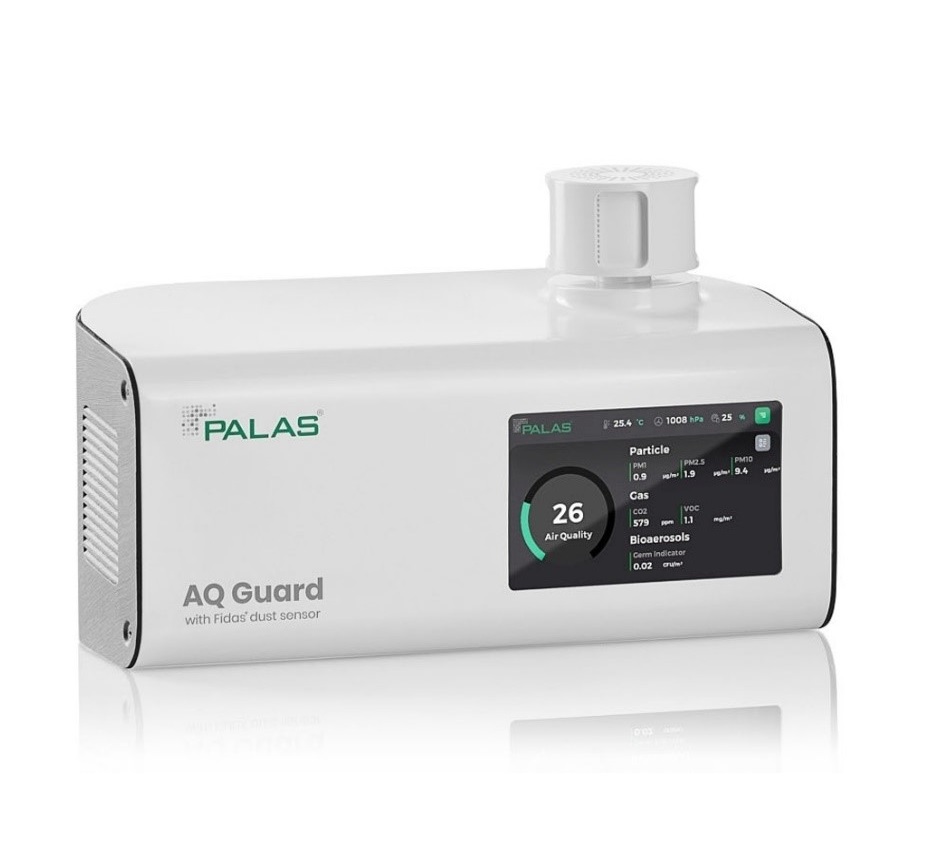

미세먼지측정기 실내 공기질 모니터- AQ Guard
Maker : Palas GmbH
Model : Indoor Air Quality Monitor, AQ Guard
고정밀 미세 먼지 측정, CO2 및 TVOC, Palas® 대기 질 및 감염 위험 지수(Aerosol)를 제공
제품설명
♣ 제품 소개
AQ Guard는 현재 실내 공기질 측정을 위한 가장 진보 된 소형 분석기로 175 nm – 20 µm 범위의 공기 중 미세 먼지 입자를 지속적이고 안정적으로 분석합니다.
새로 개발 된 질량 변환 알고리즘은 신호 지속 시간과 모양을 고려하여 단일 입자 광 산란을 기반으로 PM 값을 계산합니다.
센서 시스템과 알고리즘은 EN 16450 인증 Fidas® 200의 기술을 기반으로 개발되었습니다.
Fig. 2: Comparison of data recorded by AQ Guard Ambient and Fidas® 200 S
규제 방출 제어와 관련된 PM10 및 PM2.5 미세 먼지 비율 외에도 AQ Guard는 PM1, PM4, 총 먼지 부하, 입자 수 농도 Cn 및 입자 크기 분포를 동시에 계산하고 기록합니다.
따라서 AQ Guard는 단일 입자 계수 및 크기 측정 장치가 할 수있는 것처럼 입자에 대한 정확하고 포괄적 인 정보를 제공합니다.
AQ Guard는 무인 연속 작동을 위해 설계되었으며 내구성이 매우 뛰어난 샘플링 가스 송풍기를 갖추고 있습니다. 에어로졸 샘플링, 에어로졸 컨디셔닝 및 광학 센서 시스템은 얼룩에 강하지 만 필요한 경우 사용자가 세척 할 수 있습니다.
재 교정 없이 최대 2 년 동안 작동 할 수 있는 자동 교정 추적을 통해 측정 시스템의 탁월한 장기 안정성을 달성합니다. Palas®에서 보정 한 테스트 파우더를 사용하여 보정 상태를 확인할 수 있습니다. 따라서 Palas® 에어로졸 분광기는 현장에서 추적 가능한 표준으로 사용자가 보정 할 수있는 유일한 광학 미세 먼지 모니터입니다.
AQ Guard Ambient는 견고하고 매력적인 날씨 보호막을 갖추고 있으며 VESA 호환 브래킷을 통해 다양한 장착 시스템과 결합 할 수 있습니다. 위험한 환경을 위한 특수 견고한 버전은 주문형으로 제공됩니다.
AQ Guard Ambient는 통합 센서를 사용하여 기온, 압력 및 상대 습도를 기록합니다. 가스 오염 물질에 대한 추가 센서가 개발 중입니다.
Abb. 4: Web interface
AQ Guard에 내장 된 CO2 및 휘발성 유기 탄수화물 (VOC) 용 보조 센서는 유럽 모델에 따라 실내 공기질 지수 (AQI)를 계산하기 위한 데이터를 제공합니다.
AQ Guard는 또한 기온, 압력 및 상대 습도를 기록합니다.
CO2는 사람의 호흡에 대한 추적자이기 때문에 CO2 함량과 입자 크기 분포의 결합 된 측정을 사용하여 사람이 배출하는 세균 및 입자에 의한 공기 오염을 나타낼 수 있습니다.
따라서 실내에서는 사람이 내쉬고 잠재적으로 감염성 입자를 포함하고 있는 공기의 비율을 확인할 수 있습니다.
이러한 종류의 데이터 평가는 실내 공기 품질을 평가하는 새로운 차원이며 AQ Guard에서 "감염 위험 지표"(특허 출원 중)로 사용할 수 있습니다.
인간 에어로졸과 관련된 대기 오염 평가는 일반 대기 질 지수 (AQI)보다 더 구체적이고 의미가 있습니다.
AQ Guard는 빠른 데이터 인터페이스를 제공하며 이더넷, WiFi 또는 셀룰러 네트워크를 통한 실시간 액세스를 허용합니다.
모든 결과가 분석기 내에서 계산되고 기록되기 때문에 클라우드 컴퓨팅과 같은 외부 데이터 처리가 필요하지 않습니다.
사용자는 자신의 데이터를 완전히 제어하고 정보 액세스를 결정합니다.
AQ Guard는 다양한 통신 프로토콜을 사용하여 수치 데이터를 제공 할 수있을뿐만 아니라 최신 웹 인터페이스를 사용하여 모든 유형의 장치에 대한 정보를 시각화 할 수 있습니다.
이더넷 포트 (PoE)의 컴팩트 한 디자인과 옵션 전원 공급 장치는 건물의 설치와 기존 인프라의 통합을 단순화합니다.
♣ 특 징
• 형식 승인 된 Fidas® 200 시리즈 (EN16450 및 MCERTS)에 기반한 기술 Cn, PM1, PM2.5, PM4, PM10 동시 측정
• 미립자, CO2 및 VOC 측정을 기반으로 한 대기 질 지수 계산
• 고급 알고리즘으로 인한 높은 정확도
• 유량, 미립자 및 기체 오염 물질 측정을 위한 자체 교정으로 인해 장기적으로 안정적입니다.
• 교정 없이 2 년 작동; 현장에서 가능한 NIST 추적 테스트 분말을 사용한 재 교정
• AC, DC 또는 Power-over-Ethernet에서 작동
♣ 응 용
• 산업: 생산 공정
벌크 자재 취급 (혼합, 배출, 보관, 포장 등)
펜스 라인 모니터링
• 건설 현장: 도로, 철도, 철거 현장
• 건물: 학교, 유치원, 병원, 호텔, 사무실, 공공 서비스 건물
• 건설 현장 또는 기타 오염 된 지역 근처의 주거용 건물
• 대중 교통: 공항, 기차역및 지하철 역, 유람선, 객실
♣ 제품사양
Interfaces | USB, Ethernet, Wi-Fi, optional: UMTS |
Measurement range (size) | 0.175 – 20 µm |
Size channels | 128 (64/decade) |
Measuring principle | Single particle optical light scattering with evaluation of signal duration and shape,advanced mass conversion algorithm |
Measurement range (number CN) | 0 – 20,000 particles/cm³ |
Volume flow | 1.0 l/min ≙ 0.06 m³/h |
Data acquisition | Digital, 22 MHz processor, 256 raw data channels |
Light source | Long term stable LED |
Power consumption | < 15 W |
User interface | Touchscreen 800 • 480 pixels, 5" ( 12,7cm ) |
Dimensions | 240 • 320 • 190 • mm ( H • W • D ) |
Weight | 3.9 kg |
Operating system | Windows 10 IoT Enterprise |
Data logger storage | 10 GB |
Software | PDAnalyze |
Response time | 1 s |
Aerosol conditioning | Thermal with compact IADS |
Measurement range (mass) | 0 – 20,000 µg/m³ |
Reported data | PM1, PM2.5, PM4, PM10, TSP, CN, particle size distribution, pressure, temperature, relative humidity, CO2, TVOC, Air Quality Index |
Installation conditions | -20 – +50 °C, weatherproof |
Linearity | 0.95 – 1.05 |
(measured against EN16450 certified Fidas® 200) | |
Accuracy | R2 > 0,98 for PM2.5 and R2> 0,94 for PM10 |
versus EN16450-certified Fidas® 200 | |
(15 min average, each) |
