제품설명

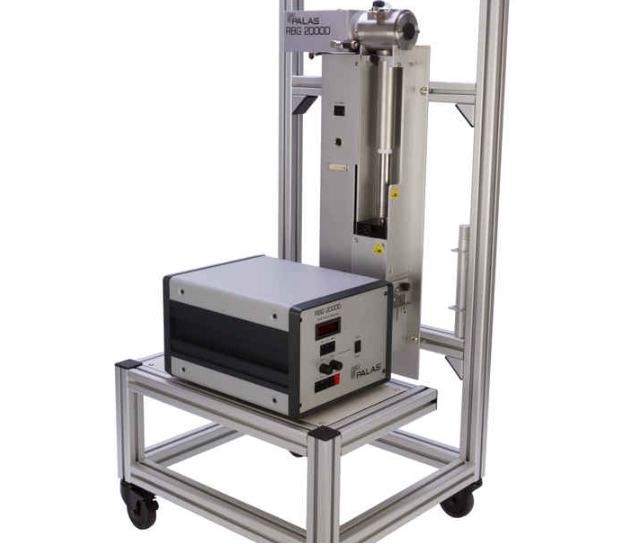

♣ 제품소개

RBG 2000의 공급 및 분산 시스템의 특별한 장점은 질량 유량이 약 10mg/h 에서 430 g/h범위에서 정밀조절이 가능한 것입니다.
피스톤내의 시료용기 충전높이는 70mm입니다.

• 최대 3 bar의 압력 저항

• 300mbar (절대 압력)에서의 저압 작동가능

• 분산가스 (질소 등) 자동 스타트 업

옵션: 최대 3bar의 내압성



♣ RBG 2000 작동원리

분산될 분말을 원통형 고체 물질 저장소에 서서히 붓고 탬퍼로 압축합니다. 채워진 저장소는 RBG의 분산 헤드에 삽입되고 충진 수준에서 균일하게 압축된 분말은 정밀하게 제어된 공급 속도로 회전하는 브러시로 이송됩니다. 조절 가능한 볼륨 흐름은 촘촘하게 짜여진 정밀 브러시 위로 매우 빠른 속도로 이동하여 브러시에서 입자를 끌어냅니다.

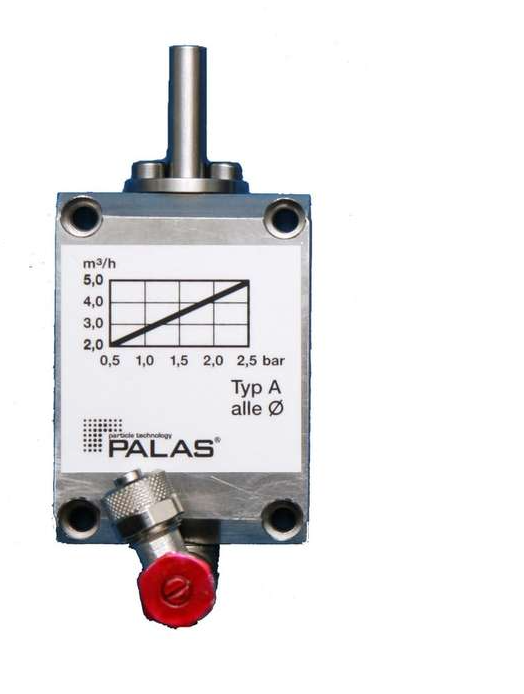

분산 헤드 어셈블리는 분산 헤드, 분산 커버, 정밀 브러시 및 고체 재료 저장소로 구성됩니다.

공급 피스톤에서 정밀하게 제어된 공급 속도를 기반으로 수행됩니다.
원하는 질량 흐름은 저장소의 단면, 공급 피스톤의 정확하게 조정 가능한 공급 속도 및 저장소에 있는 분말의 압축 밀도를 기반으로 쉽고 재현 가능하게 정의할 수 있습니다.

정밀 브러시에 의해 저장소에서 운반된 분말은 분산 헤드의 분산 공기에 의해 최대 < 100 nm의 개별 입자로 사실상 완전히 분산됩니다.

♣ RBG 2000 Option 모델

I = 흡입용 버전

D = 내압성

G = 낮은 이송 속도

L = 쉽게 제거하고 무게를 측정할 수 있는 도징 단위

S = 질소 버전

펄스 모드

RBG 시스템의 구조 설계는 "분말"/"분말 없음" 펄스 모드에서 작동할 수 있으며 사이클 길이는 1초 미만입니다.
기능은 "중지/시작" 및 "앞으로" 키를 통해 수동으로 설정하거나 전기 타이머 스위치를 통해 자동으로 설정할 수 있습니다.

모든 RBG 버전은 원격 제어 또는 PC를 사용하여 선택적으로 제어할 수 있습니다.


작동 원리및 순서

분산 될 분말은 원통형 고체 재료 저장소에 채우고 탬퍼로 압축한다.

충전 된 고체 물질 저장소는 RGB의 분산 헤드에 삽입되고, 충전 레벨을 가로 질러 균일하게 압축 된 분말은 정확하게 제어 된 공급 속도로 회전 브러시로 운반된다.
희석및 이동공기(carrier gas) 가  꽉 짜인 정밀 브러시 위로 매우 빠른 속도로 흐르며 브러시에서 입자를 분산시킨다.

정밀 브러시에 의해 저장소로부터 분리 된 분말은 고속으로 흐르는 분산 공기에 의해 분산 헤드에서 <100 μm 이내에서 거의 완전히 분산된다.

그림 1 : RBG 시스템의 개략도

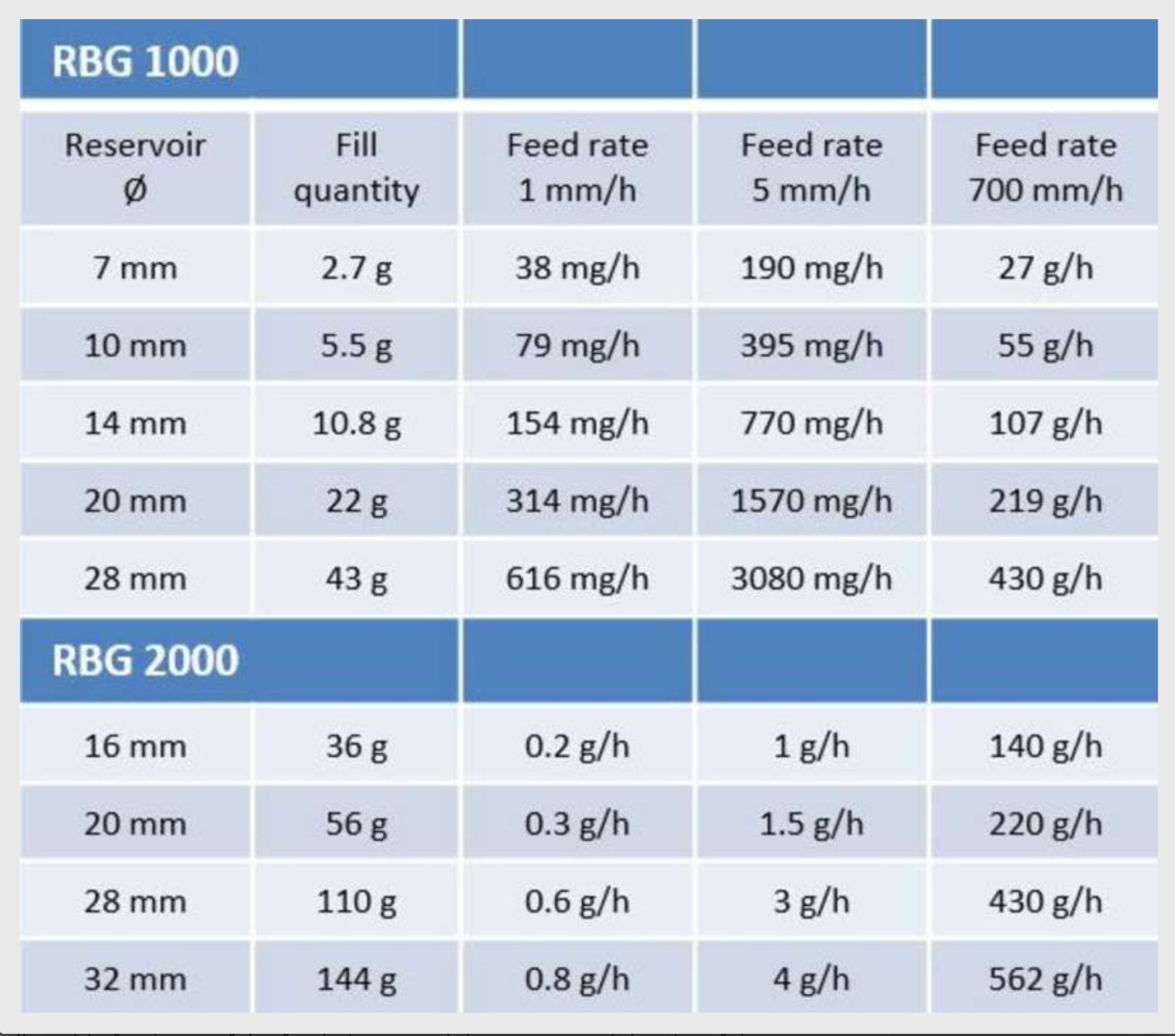

♣  피스톤의 직경별 에어로졸 발생량 조절범위

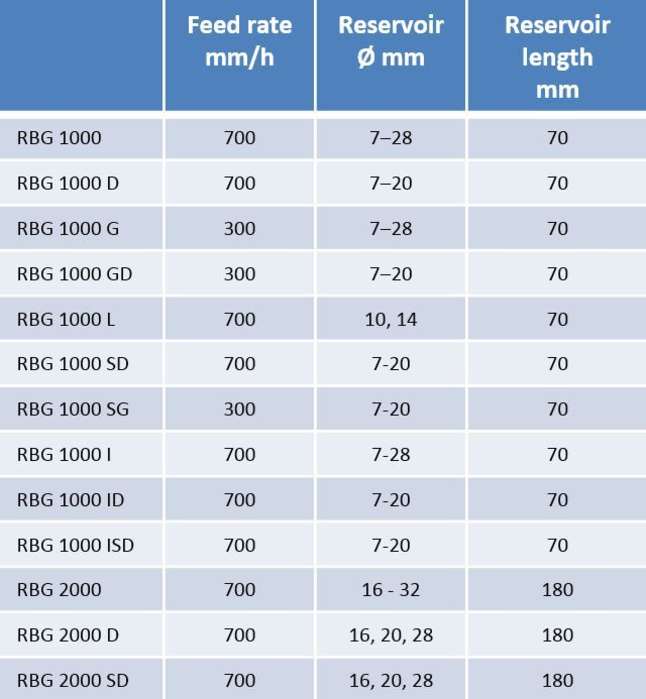

♣  모델별 피스톤의 직경
