♣  제품 소개

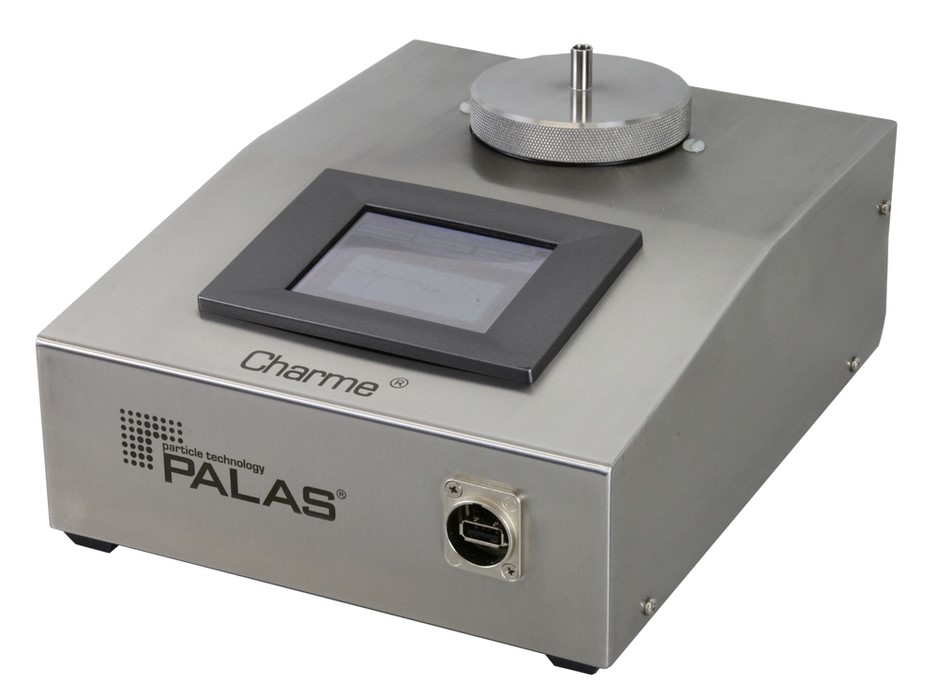

Palas®에서 개발한 Charme® 전하 에어로졸 측정 시스템은 에어로졸 입자의 전하를 측정하는 대용량 패러데이 컵 (Faraday cup) 에어로졸 전위계입니다.

수년 동안 에어로졸 전위계는 에어로졸의 평균 전하를 측정하기 위해 연구 분야에서 사용되었습니다.
단 분산 에어로졸에 대한 입자의 전하 상태를 알고 있는 경우 이러한 장치는 입자의 수 농도를 약 1mm로 빠르고 쉽게 결정할 수 있습니다. (크기 ≥ 2 nm.)

다 분산 에어로졸의 경우 충전기 또는 중화제를 사용하여 정의 된 전하 분포를 생성합니다.
그런 다음 업스트림 분류기 (예: Palas® DEMC)를 사용하여 입자 크기를 설정하면 현재 측정 (부하 / 시간)을 기반으로 입자의 수 농도를 간접적으로 결정할 수 있습니다.

에어로졸 전위계는 종종 응축 입자 계수기 (예: Palas® UF-CPC)의 보정에도 사용됩니다. 절대 입자 수 표준은 없습니다. 그러나 전류 측정은 SI 단위로 직접 추적 할 수 있습니다.

응축 입자 계수기는 응축 입자 계수기와 에어로졸 전위계 사이의 계수 비교를 기반으로 보정 할 수 있습니다.

2 nm ~ 100 μm 크기 범위의 농도 측정을위한 Charme® 기준 에어로졸 전위계는 안정적인 성능, 최적의 품질 구성 요소 및 터치 스크린을 사용한 손쉬운 작동을 특징으로합니다.
매우 빠른 (10Hz) 입자 농도 및 전위계 전류 측정이 실시간으로 그래픽으로 표시됩니다.


측정 된 전류 (입자 전하)와 질량 농도 사이의 현장 상관 관계는 사용자가 전환 할 수 있는 중량 필터를 통해 확인할 수 있습니다.
결과적으로 Palas® Charme® 에어로졸 전위계는 특히 환경 및 작업장에서 높은 입자 부하를 확인하고 응축 입자 계수기 (CPC)의 보정에 적합합니다.

Charme®은 스위스의 METAS (Federal Office for Metrology)에서 확립 된 전위계와 비교하여 우수한 측정 결과를 얻었습니다.

입자 크기 상한은 큰 입자의 에어로졸 수송, 즉 주로 에어로졸 샘플링 및 전류 측정의 측정 범위 상한에 따라 다릅니다.

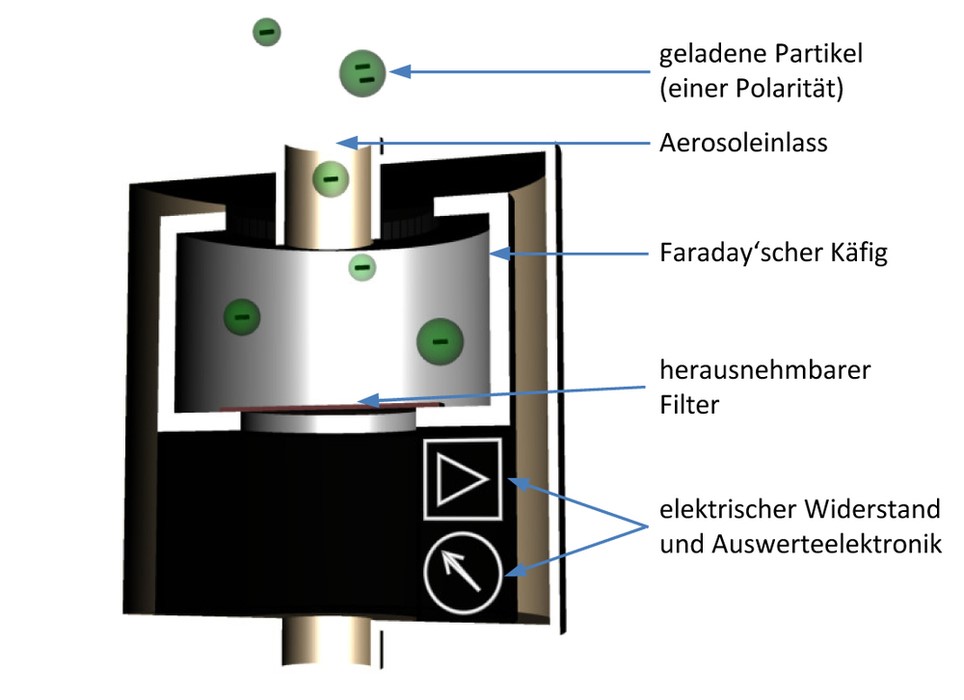

Charme® 에어로졸 전위계의 작동 원리를 보여줍니다. 제거 가능한 중량 측정 및 전기 전도성 필터가 패러데이 케이지에 설치되고 전하 입자가 필터에 수집됩니다.
입자에 의해 운반되는 전하는 매우 높은 저항을 통해 방전됩니다. 이 저항을 통한 전압 강하는 방전 전류의 척도입니다.

이 측정 된 전류는 입자 당 결정된 전하 수를 기반으로 한 농도로 변환됩니다. 측정 된 전류와 계산 된 농도가 디스플레이에 표시됩니다.


Cn = Number concentration

I = Discharging current

n = Mean charge number of the individual particles

e = 1.602176487 • 10-19 C elementary charge

V = Volume flow

Charme® 에어로졸 전위계의 측정 정확도 : 1 fA = 0.000000000000001 A = 10-15 A = 6240 기본 충전 / 초

고유한 전자 노이즈로 인해 에어로졸 전위계로 의미 있는 측정을 수행하려면 특정 최소 전하 농도 (입자)가 항상 존재해야 합니다.

결과적으로 에어로졸 전위계는 크린룸과 같은 저농도 측정에는 적합하지 않습니다.

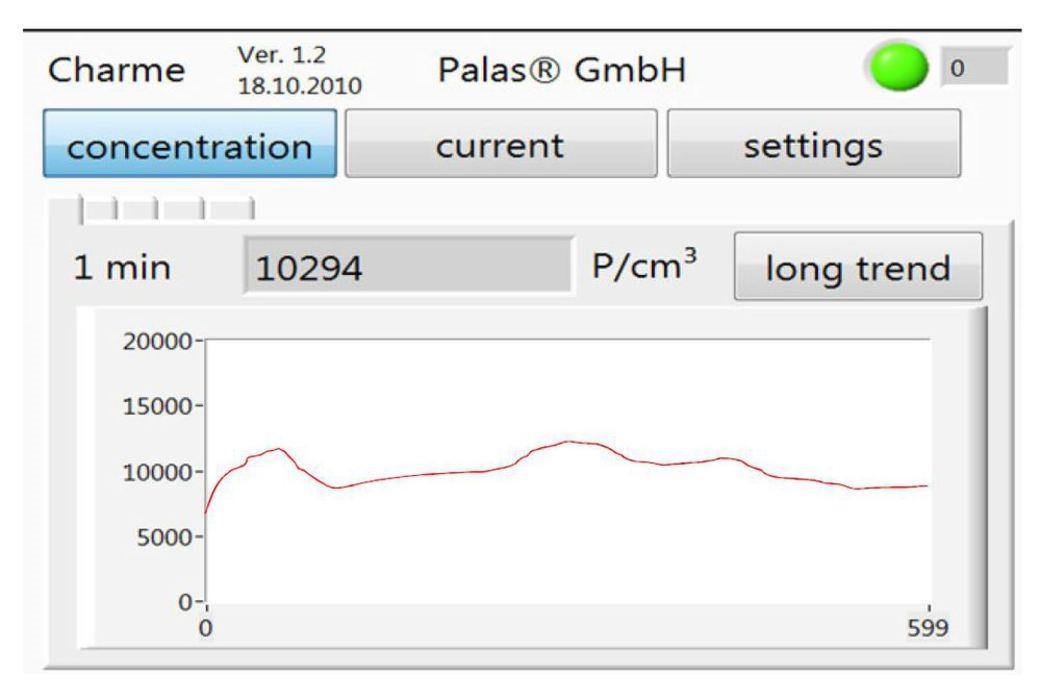

Charme® 에어로졸 전위계는 터치 스크린이 있는 직관적 인 그래픽 사용자 인터페이스를 사용하여 작동됩니다. 측정 된 값, 즉 전위계 전류 및 입자 농도는 측정 중에 그래픽으로 표시됩니다.



♣  특   징

• 에어로졸의 안정적인 전류 측정 (충전 / 시간)

• 입자 농도의 빠른 측정 (10Hz)

• 터치 스크린을 사용한 직관적 인 조작

• 입자 농도 및 전위계 전류 측정 값을 그래픽으로 표시

• 측정 된 전류와 질량 농도 사이의 현장 상관 관계를 위해 전환 할 수있는 중량 측정 필터

• 펌프내장

• 통합 데이터 로거

♣  응   용

• 에어로졸 연구

• 환경 측정 (고농도)

• 작업장 측정

• 방출 연구

• 공정 제어

• 응축 입자 계수기 (CPC) 보정
