제품설명

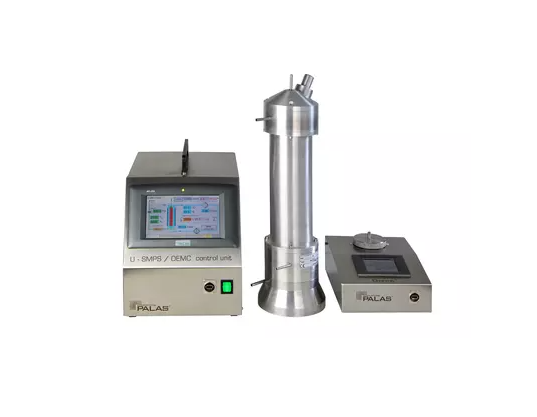

♣ 제품 소개


U-SMPS는 일반적으로 독립형 장치로 작동하지만 다양한 인터페이스(USB, LAN, WLAN, RS-232/485)를 사용하여 컴퓨터나 네트워크에 연결 사용 가능합니다.
Palas® U-SMPS는 타 제조업체의 DMA, CPC 및 에어로졸 전위계와 공유하여 사용가능합니다.
U-SMPS의 정확한 크기 측정과 안정적인 성능을 보장합니다.

U-SMPS(Universal Scanning Mobility Particle Sizer) 의 기능

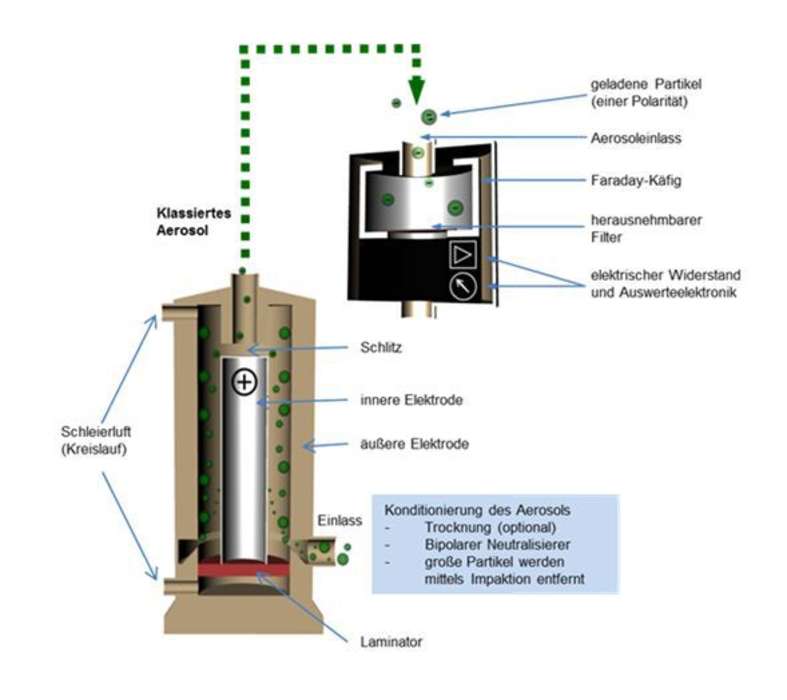

농도 측정 장치로 에어로졸 전위계를 사용하는 범용 주사 이동성 입자 크기 측정기(U-SMPS)의 작동 원리

에어로졸은 분류기(DEMC 컬럼)에 들어가기 전에 조절됩니다. 선택 사양인 건조기(예: 실리카겔, 나피온)는 입자에서 수분을 제거합니다.
에어로졸의 정의된 전하 분포를 보장하기 위해 양극성 중화제(예: Kr 85)가 사용됩니다. 분류기 크기 범위보다 큰 입자를 제거하려면 DEMC 입구에 임팩터가 필요합니다.

그런 다음 에어로졸은 입구를 통해 DEMC 컬럼으로 전달됩니다.
  외부 전극을 따라 흐르는 에어로졸 흐름은 여기에서 덮개 공기 흐름과 조심스럽게 결합됩니다.
층류를 보장하기 위해 여기에서 난류를 피하는 것이 중요합니다. 전극의 표면은 평활도 및 허용 오차와 관련하여 매우 고품질이어야 합니다.

이 외피 공기는 폐쇄 루프에서 지속적으로 순환되는 에어로졸보다 부피가 더 큰 입자가 없는 건조한 운반 가스(일반적으로 공기)입니다.
Sheath air to sample air volume ratio는 전달 함수와 DEMC의 분해능을 정의합니다.

전압을 인가하면 내부 전극과 외부 전극 사이에 방사상 대칭 전기장이 생성됩니다. 내부 전극은 끝에 작은 슬릿으로 양전하를 띠고 있습니다.
각 입자에 작용하는 전기력과 전기장에서 공기역학적 항력의 균형을 맞추면 음전하를 띤 입자가 양극으로 전환됩니다.
전기 이동성에 따라 일부 입자는 슬릿을 통과하여 DEMC를 빠져 나옵니다.

작동 중에 전압과 전기장은 계속해서 변합니다. 결과적으로 다양한 이동성을 가진 입자가 DEMC를 빠져나와 나노입자 계수기에 의해 연속적으로 측정됩니다.
여기에서 에어로졸 전위계로 표시됩니다(예: Palas® Charme®).

데이터(전압, 전하 수, 전하 분포 등)를 결합하고 입자 크기 분포를 얻으려면 역변환이 필요합니다.
이를 위해 사용된 알고리즘은 IfT(독일 라이프치히)의 Wiedensohler 교수가 개발했습니다.

사용자 인터페이스 및 소프트웨어

지속적인 고객 피드백을 기반으로 사용자 인터페이스와 소프트웨어는 직관적인 작동과 측정 데이터 및 매개변수의 실시간 제어 및 표시를 위해 설계되었습니다.

또한 이 소프트웨어는 통합 데이터 로거, 정교한 내보내기 기능 및 네트워크 지원을 통해 데이터 관리를 제공합니다.
측정된 데이터는 다양한 방법으로 표시 및 평가할 수 있습니다.

♣ 응용 분야

• 필터 테스트

• 에어로졸 연구

• 흡입 실험

• 작업장 측정

♣ 특  징

• 6~1,200nm의 입자 크기 분포

• 측정의 연속적이고 빠른 스캐닝 원리

• 최대 128개 크기 클래스/10년의 고해상도

• 최대 10⁸개 입자/cm³의 농도에 적합

• 다른 제조업체의 DMA 및 나노 입자 계수기에 범용 연결

• 측정값의 그래픽 표시

• 7" 터치스크린과 GUI를 사용한 직관적인 조작

• 통합 데이터 로거

• 다중 인터페이스 및 원격 액세스 지원

• 낮은 유지 보수

• 안정적인 기능

• 운영 비용 절감
