제품 정보

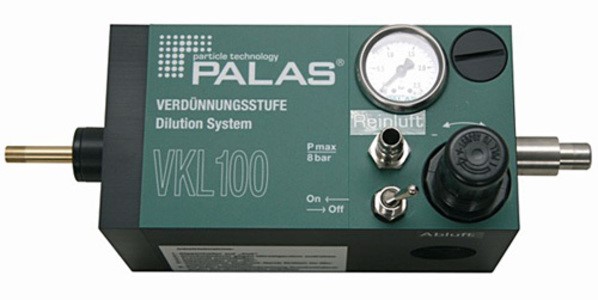

에어로졸희석장비 VKL 100
Maker : Palas GmbH
Model : Dilution system, VKL 100
희석 계수 1: 100의 희석시스템 : 계단식 Palas® 에어로졸 희석 시스템
VKL 100 시리즈 희석 시스템은 VDI 에 등재된 방식으로 희석 계수 1: 100으로 매우 고농축 에어로졸의 농도를 감소시킬 수 있음.
여러 VKL 시스템을 계단식으로 연결하여 최대 1: 100,000의 희석 가능.
제품설명
♣ 희석원리 ( Functional principle )
체적 흐름 Vr 이 있는 희석 (Particle free) 공기는 흡입 노즐 주위의 환형 통로를 통해 순환합니다.
따라서 베르누이 (Bernoulli) 에 따르면 흡입 노즐에서 체적 유량 Van이 생성됩니다.
희석 계수 VF는 다음 공식에 따라 계산됩니다.
VDI 에 등재된 방식으로 Palas® 희석 시스템은 VF 100,000까지 재현 가능한 에어로졸 희석이 가능합니다.
♣ Palas 희석장비별 사양
♣ 특 징
• Palas®의 희석 시스템은 명확하게 특성화됩니다. 이는 각 개별 장치에 대한 교정 인증서와 함께 문서화됩니다.
• 희석 단계는 계수 10 및 100을 사용하여 일시적으로 일정하고 대표적인 희석을 제공합니다.
• 희석 시스템은 계수 100, 1,000, 10,000 및 100,000으로 계단식으로 배열 될 수 있습니다.
• 낮은 압축 공기 소비 (예: 4 개의 VKL 10 시스템 128 l / min 유량으로 희석 계수 10,000 가능합니다.
• 희석 단계는 모든 일반 입자 계수기와 결합 할 수 있습니다.
• 이 계단식 희석 시스템은 간단한 테스트 설정으로 사용자가 직접 테스트 할 수 있습니다.
• VKL 10 E, VKL 10 ED, KHG 10 및 KHG 10 D 희석 시스템을 사용하여 최대 10 bar 과압 / 최대 120 ° C 등온 희석 등압 희석
♣ 응 용
• 에어로졸 측정 기술: 필터 및 관성 분리기에서 에어로졸 테스트
• 계수 측정 방법을 통한 분리 효율 결정, 예: HEPA / ULPA 필터
• 클린 룸, 아이솔레이터 및 안전 작업대의 누출 테스트 및 수용 측정
• 흡입 독성학
• 호흡기 마스크 및 필터 카트리지의 품질 관리
♣ 제품 사양
| Dimensions | 100 • 245 • 100 mm |
| Weight | Approx. 4 kg |
| Dilution factor | 1:100 |
| Isokinetic suction nozzles | 0.028 – 0.06 l/min, 0.23 – 0.5 l/min, 0.6 – 1.6 l/min, 2 – 5 l/min, 28 l/min => 15 – 37 l/min |
| Maximum particle size | < 2 µm (for dusts) |
| Special features | Cascadable |
| Volume flow (clean air) | 17 – 45 l/min |
| Volume flow (suction flow) | 0.15 – 0.5 l/min |
| Compressed air supply | 4 – 8 bar |
| Connection | 8mm, 28mm (Exhaust) |
