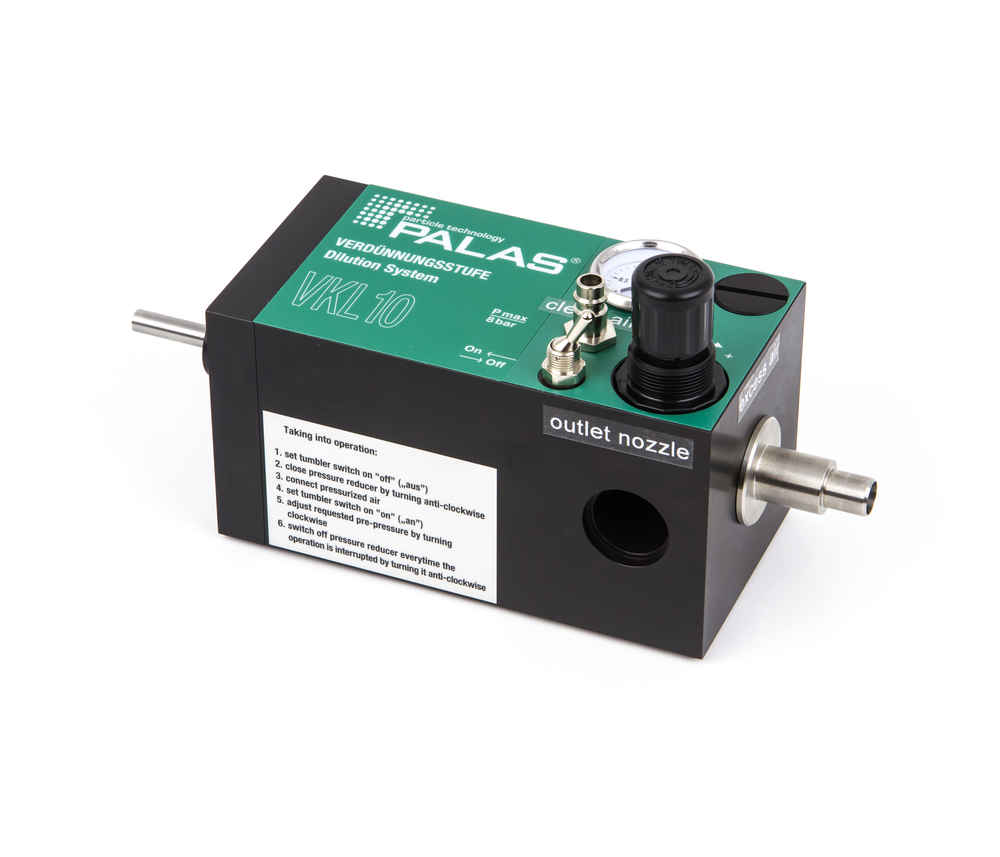

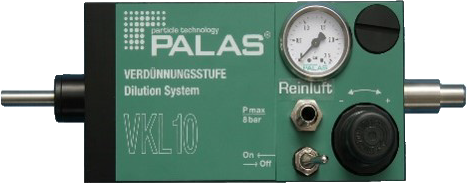

에어로졸희석장비 VKL-10
Maker : Palas GmbH
Model : Dilution system, VKL 100
희석배수 1: 10 의 희석시스템
VDI 에 등재된 방식으로 희석 계수 1: 10 으로 에어로졸의 농도를 희석시키는 장비
여러 VKL 시스템을 계단식으로 연결하여 최대 1: 100,000의 희석가능합니다.
제품설명
♣ 희석원리 ( Functional principle )
체적 흐름 Vr 이 있는 희석 (Particle free) 공기는 흡입 노즐 주위의 환형 통로를 통해 순환합니다.
따라서, 베르누이 (Bernoulli) 에 따르면 흡입 노즐에서 체적 유량 Van이 생성됩니다.
계단식 Palas® 희석 시스템의 희석 계수 VF는 다음 공식에 따라 계산됩니다.
VDI 에 등재된 방식으로 Palas® 희석 시스템은 VF 100,000까지 재현 가능한 에어로졸 희석장비입니다.
♣ 현장 기능 테스트 용례
이 간단한 테스트 설정으로 Palas® 계단식 희석 시스템은 누구나 직접 확인할 수 있습니다.
먼저 입자 측정은 하나의 희석 단계로 수행됩니다. 여기에서 에어로졸 농도가 중요합니다. 측정 할 실험실 공기가 일치 한계 (검출 가능한 최대 에어로졸 농도)를 초과하지 않습니다.
두 번째 단계에서는 테스트 할 희석 단계가 직렬로 연결됩니다 (계단식).
테스트 단계 (위치 2)의 희석 계수를 확인하기 위해 위치 1에서 측정 한 총 입자 수를 위치 2의 총 입자 수로 나눕니다.
측정용례 ( Experimental setup)
Position 1: Lab air
Position 2: Lab air
희석배수 계산공식:
♣ Palas 희석장비별 사양
Table 1: Technical characteristics of Palas® dilution system
♣ 제품사양
Dimensions | 100 • 245 • 100 mm |
Weight | approx. 4 kg |
Dilution factor | 1:10 |
Isokinetic suction nozzles | 0.028 – 0.06 l/min, 0.23 – 0.5 l/min, 0.6 – 1.6 l/min, 2 – 5 l/min, 28 l/min => 15 – 37 l/min |
Maximum particle size | < 20 µm (for dusts) |
Special features | Cascadable |
Volume flow (clean air) | 18 – 45 l/min |
Volume flow (suction flow) | 2 - 5 l/min |
Compressed air supply | 4 – 8 bar |
