제품설명

Model: MFP 4000

필터 분리 효율의 동시 측정을 위한 2개의 Promo® 에어로졸 분광계 사용

♣ Description

Palas®의 MFP 필터 테스트 장비는 개발 및 필터 품질 관리의 실제 적용 분야에서 높은 인지도를 가지고 있습니다.
MFP 필터 테스트 장비는 플랫 필터 미디어 및 소형 미니 필터용 모듈식 필터 테스트 시스템입니다.


MFP 4000 모델은 필터 효율의 동시 측정을 위한 2개의 Promo® 에어로졸 분광계 사용합니다.
(RAW Gas)과 청정 가스( Clean Gas) 에 Promo® 1000 또는 2000 각각 하나의 에어로졸 분광계 사용하여 동시에 측정하면 다음과 같은 이점이 있습니다.

1) 먼지 코팅이 없는 필터매체(Filter Media) 에 대한 압력 손실 곡선, 필터(분획 분리) 효율, 또는 누적먼지(Burden) 및 분획 적용시 분획 분리 효율 및 중량 분리 효율에 대하여

 짧은 시간 내에 안정적이고 효율적인 측정이 가능합니다.

2) MFP 4000은 흡입 모드(Suction mode) 로 작동합니다.
이것은 높은 유입 속도에서도 먼지 케이크의 높은 균일한 형성을 보장합니다.

3) MFP 4000의 새로운 FTControl 테스트 장비 소프트웨어와 함께 사용하는 에어로졸 분광계 Promo® 1000/2000은
에어로졸 농도와 입자 크기를 정확하게 측정하여  필터효율을 명확하게 구할 수 있습니다.

4) 필터효율의 전자동 동시 측정 이 가능하여 분획 분리 효율에 대한 테스트 시간의 이분법으로 인해 초기 분획 분리 효율이 더 빠르게 측정이 됩니다.

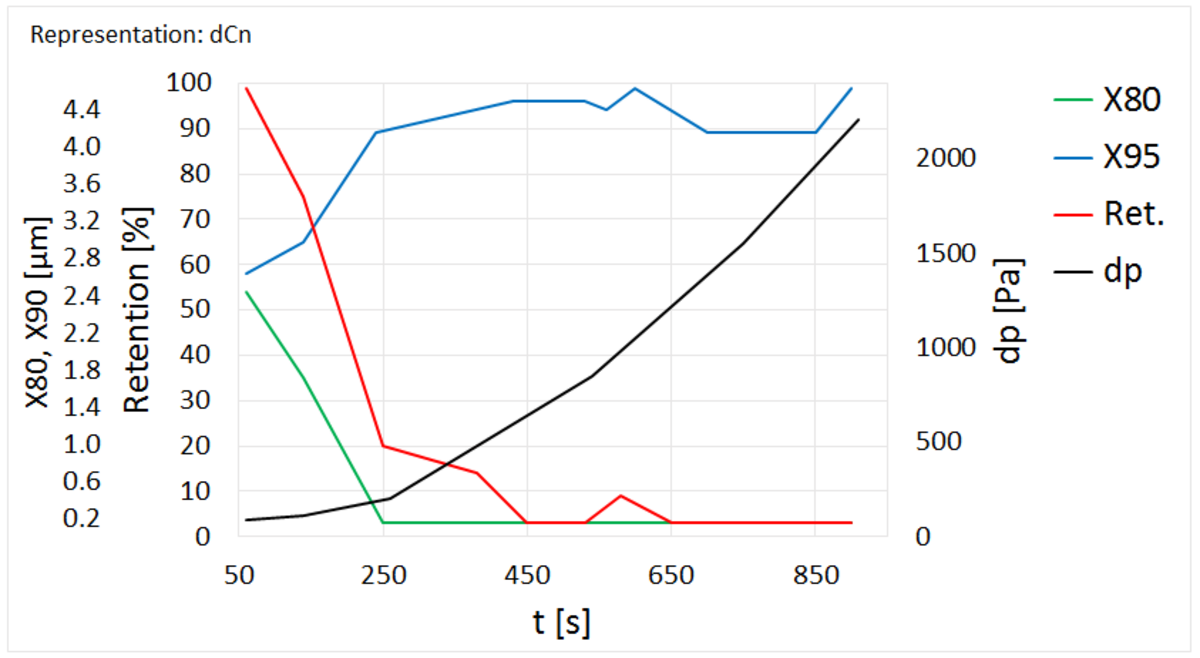

로딩 중 필터효율측정시간이 짧아서 시간 분해능이 높습니다.

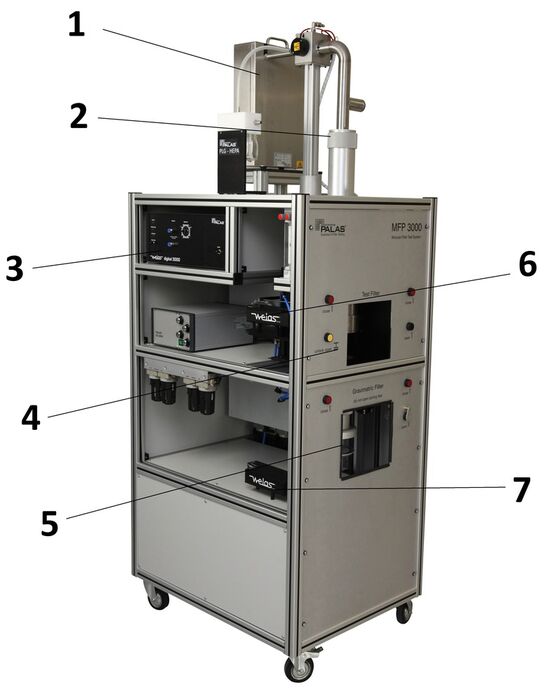

** 세부 사항 **

1. 다양한 에어로졸 생성 분진, KCl/NaCl, DEHS 등을 위한 다양한 분산기 사용으로 인해  증가된 먼지 농도를 사용가능하고 이에 따라 측정 시간의 단축이 가능합니다.

2. 코로나 방전(옵션): 다양한 질량 흐름에 대해 조정 가능한 이온 스트림. 혼합 공기, 0.05 ~ 1m/s의 유입 속도 조절 가능. (선택 사항: 일시적인 유입.)

3. 최대 5000 mg/m³(SAE Fine)의 고농도 및 초기 분획 분리 효율 측정을 위한 저농도의 투명한 입자 측정을 위한 광산란 분광계 Promo® 1000/2000 사용 함.

4. 테스트 장비의 빠른 제거 및 로딩을 위한 이동식 공압 필터 홀더를 사용

5. 중량 측정 분리 효율의 간단하고 빠른 평가를 위한 중량 측정 필터 홀더를 장착

6.  에어로졸 분사영역(RAW GAS)과 필터후단(Clean Gas) 에 다른  가스 센서를 사용하여 교차오염이 적다.

7. 클린 가스 센서

오토메이션
MFP 4000에는 체적 유량을 제어하는 데 사용하는 통합 질량 유량 컨트롤러가 있습니다.

체적 유량(Volumetric flow) 은 FTControl 필터 테스트 소프트웨어에 의해 자동으로 모니터링되고 제어됩니다.
필터의 체적 유량, 온도, 상대 습도 및 차압과 같은 통합 센서의 데이터도 필터 테스트 중에 자동으로 기록됩니다.

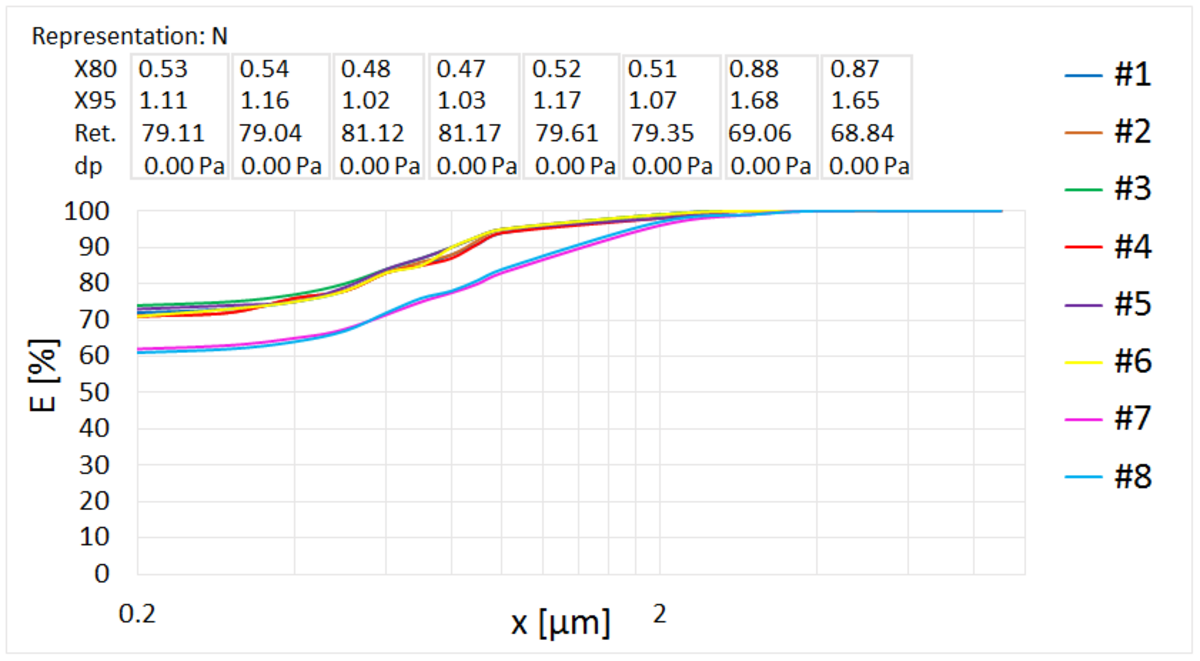

필터효율(분획 분리 효율) 측정


Promo® 시스템을 사용하여 0.2 ~ 40 µm의 전체 측정 범위에서 필터 매체의 분리 효율성을 명확하게 보여줍니다.

최고의 측정 재현성과 반복성은 분리 효율의 미세한 차이도 정밀하게 측정합니다.

최적화된 에어로졸 Data 적용으로 분리 효율 측정당 약 2분의 짧은 측정 시간

분리 효율 곡선의 단순 비교, 평균값 계산도 가능

샘플링 및 레이아웃

수직 레이아웃으로 인해 큰 입자(최대 40 µm)도 필터 매체로 들어갈 수 있습니다.
미가공 및 청정 가스 측에서는 미가공 및 청정 가스 센서에 대해 등속성 샘플링 프로브가 제공됩니다.

♣Benefits

•  RAW Gas와 Clean Gas 가스의 동시 입자 측정

• 0.2 – 40 µm의 입자 크기 측정

• 희석 없이 Cn max= 10⁶ Particle / cm³ 측정

• 국제적으로 비교 가능한 측정 결과

• 측정 시스템의 광범위한 분포

• 시험 방법의 높은 재현성

• 다양한 테스트 에어로졸을 쉽게 사용할 수 있습니다. SAE 미세 및 조대, NaCl / KCl, DEHS

• 부하 테스트를 위한 분획 분리 효율 측정 시 최대 1000 mg/m³(ISO Fine) 또는 5000 mg/m³(ISO Coarse)의 가장 높은 원료 가스 농도

• 유연한 필터 테스트 소프트웨어 FTControl

• 압력 손실 측정, 분획 분리 효율 측정 및 부담 측정을 위한 시퀀스 프로그램

• 조작이 간편하고 훈련을 받지 않은 사람도 장비 사용에 대해 신속하게 지시할 수 있습니다.

• 짧은 설정 시간

• 세척 및 교정은 고객이 자율적으로 수행할 수 있습니다.

• 다른 애플리케이션에서도 측정 기술 구성 요소를 쉽게 사용

• 모바일 설정, 바퀴로 이동하기 쉽습니다.

• 안정적인 작동

• 배송 전 승인 테스트 및 배송 시 개별 구성 요소 및 전체 시스템의 명확한 기능 검증

• 낮은 유지 보수 항목

• 이 장치는 운영 비용을 줄여줍니다.

♣ Applications

• 필터 매체 및 소형 필터 용

• 제품 개발 및 생산 모니터링

• ISO 11155-1 / DIN 71460-1(캐빈 공기 필터)에 기반한 테스트

• ISO 5011(엔진 프리에어 필터)에 기반한 테스트

• ISO 16890(실내 공기 필터)에 기반한 테스트

• 다양한 버전의 기타 표준

♣ 장비사양
