제품설명

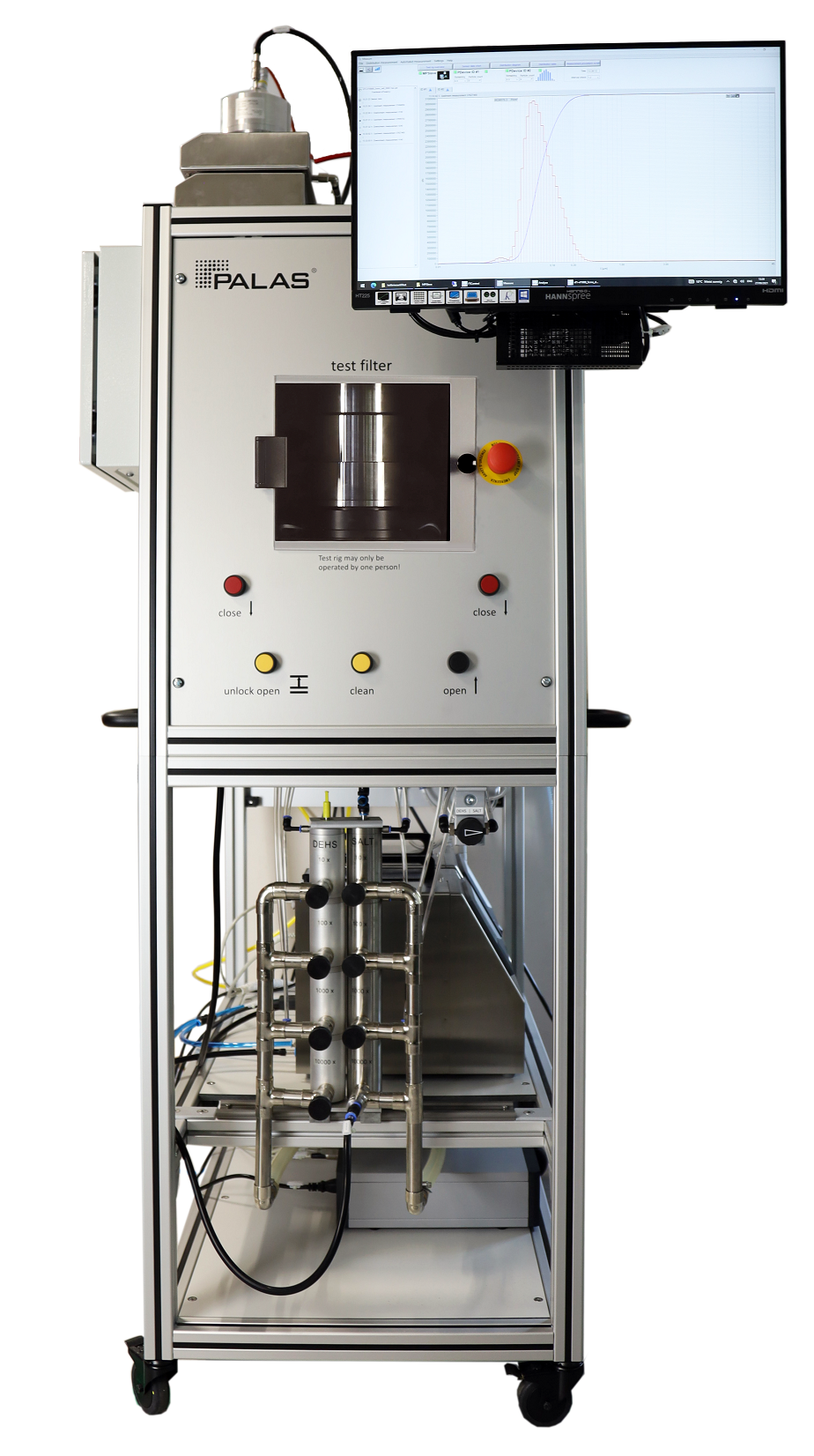

MFP Nano plus 4000 with U-SMPS with two CPC

MFP Nano plus 4000 with U-SMPS - DIN EN 1822-3 / ISO 29463-3에 따른 필터(분획 분리: Fraction separation ) 효율 실시간 측정,
 RAW (미가공) 및 CLEAN (청정 가스) 에서 2개의 UF-CPC와 MMPS 범위 감지

♣ 제품소개

Palas®의 MFP 필터 테스트 장비는 개발 및 품질 관리의 실제 적용 분야에서 이미 전 세계적으로 여러 번 입증되었습니다.

MFP Nano plus 4000은 DIN EN 1822-3 및 ISO 29463-3에 따라 HEPA 및 ULPA 필터의 필터효율- 분리 효율(Fractional Separation)- 을
명확하게 측정하기 위해 특별히 설계되었습니다.


U-SMPS의 형태로 측정 범위가 5 nm에서 1 µm인 현대적이고 강력한 나노 입자 측정 장치가 입자 크기 및 수량 분석에 사용됩니다.

MFP Nano plus 4000 및 UF-CPC 응결 입자 계수기를 사용하여 특정 크기에서 분리 효율을 실시간으로 측정합니다.

MFP Nano plus 4000에서 분획 분리 효율의 실시간 측정은 다음과 같은 특별한 이점을 제공합니다.

• 원료 및 청정 가스의 입자 농도를 측정하여 분획 분리 효율을 결정하는 측정 시간을 절반으로 줄입니다.

• 두 가지 UF-CPC 버전을 결합하면, 미가공 가스에서 최대 2,000,000입자/cm3(단일 계수 모드) 농도를 위한 UF-CPC와 청정 가스의 낮은 농도에서 최고 계수 속도를 위한 UF-CPC 50에 해당합니다. 1:200의 희석 비율로. 따라서 기존의 에어로졸 희석이 더 이상 필요하지 않습니다.

범용 에어로졸 생성기 UGF 2000의 도움으로 MMPS 범위와 일치하는 정의된 에어로졸 분포는 DEHS 또는 염(NaCl/KCl)으로 생성될 수 있습니다.

명확하게 정의된 개별 구성 요소 및 필터 테스트 소프트웨어 FTControl의 개별적으로 조정 가능한 시퀀스 프로그램과 함께 테스트 시퀀스의 크게 자동화된 설정이 결합되어 측정 결과의 높은 신뢰성을 제공합니다.

MFP 필터 테스트 장비는 플랫 필터 미디어 및 소형 미니 필터용 모듈식 필터 테스트 시스템입니다.

압력 손실 곡선, 분획 분리 효율 또는 부담은 매우 짧은 시간 내에 안정적이고 비용 효율적으로 결정될 수 있습니다.



♣ 품질 세부 사항

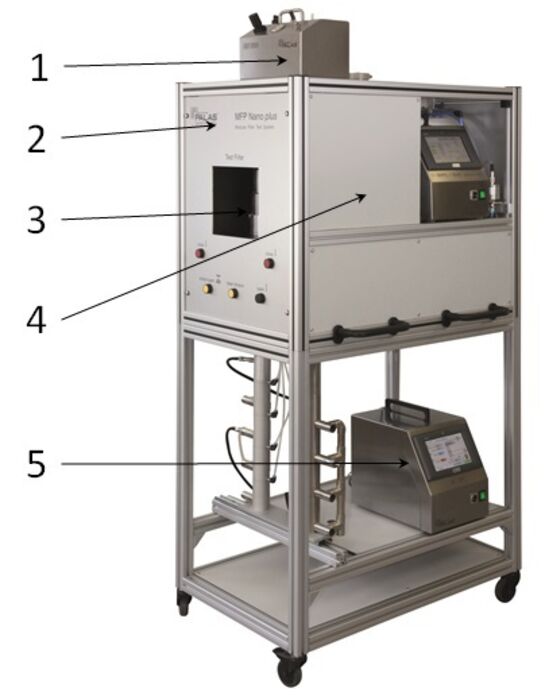

1. KCl/NaCl 또는 DEHS용 UGF 2000을 사용한 가변 에어로졸 생성. 통합된 나피온 건조 시스템. 에어로졸 생성을 위한 체적 유량은 질량 유량 컨트롤러를 통해 개별적으로 조절됩니다.

2. 에어로졸 중화: 크립톤 소스 Kr-85-370 또는 Soft x-ray Charger XRC 370 코로나 방전(옵션)
3. 통합 DEMC 2000(Differential Electrical Mobility Classifier)이 있는 테스트 장비의 빠른 제거 및 로딩을 위한 이동식 공압 필터 홀더.

  U-SMPS에 포함된 DEMC 2000(Differential Electrical Mobility Classifier)은 UGF 2000으로 생성된 다분산 에어로졸의 입자 크기를 분류합니다.
  DEMC 2000의 하류에는 단분산 입자만 포함됩니다. 해당 크기는 DEMC 2000에 의해 자동으로 조절됩니다.


4. 고농도에 대해 UF-CPC 200을 사용하여 개수 분포를 위한 미가공 가스 측정. 미가공 가스의 입자 수를 측정하기 위해 UF-CPC 200 응축 입자 계수기는 단일 계수 모드에서 최대       2,000,000입자/cm³의 입자 계수에 사용됩니다.
 이는 매우 높은 농도의 미가공 가스 측정에 희석 시스템이 필요하지 않음을 의미합니다. 시스템의 길고 복잡한 청소가 필요하지 않습니다.


5. 저농도에 대해 UF-CPC 50을 사용하여 개수 분포를 위한 청정 가스 측정.
   UF-CPC 50은 청정 가스의 낮은 입자 농도(단일 카운트 모드에서 최대 10,000개 입자/cm³)에 최적화되어 있습니다.
  전체 샘플링 체적 흐름은 UF-CPC의 "전체 흐름" 입자 측정에서 완전히 분석됩니다.
 이는 청정 가스의 낮은 입자 농도에서 매우 높은 계수율을 달성할 수 있음을 의미합니다.


6. Palas® 필터 테스트 소프트웨어 FTControl은 U-SMPS를 제어하고 데이터를 평가합니다.

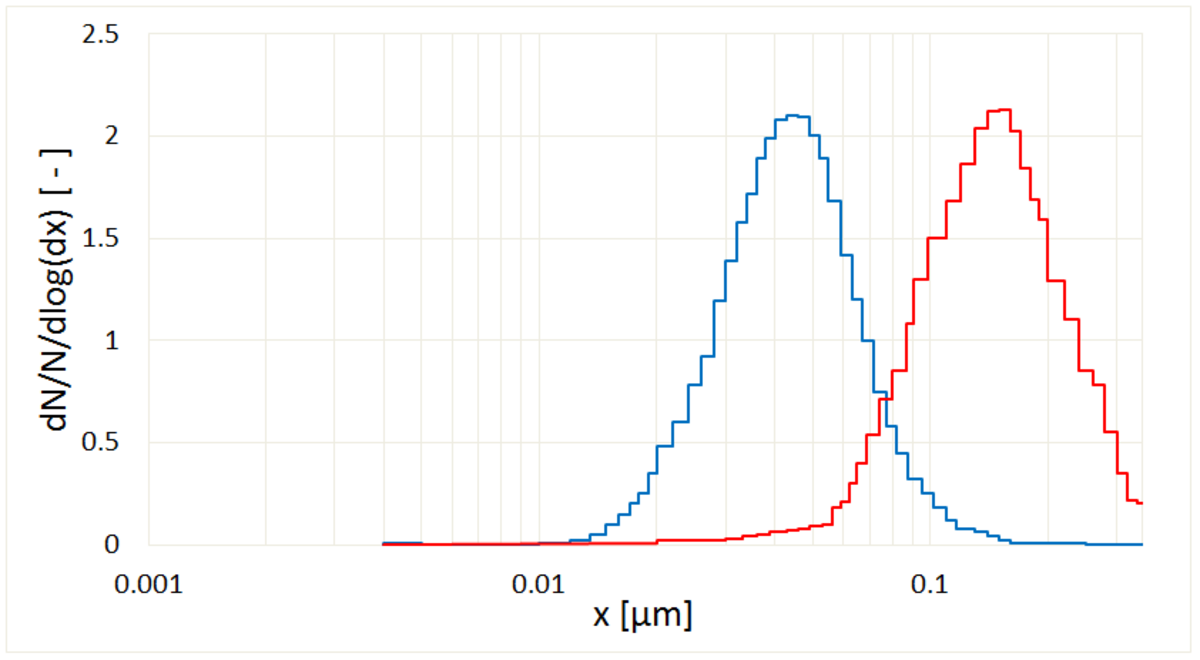

Fig. 1: Adjustment of the particle sizes for the required MPPS range with DEHS

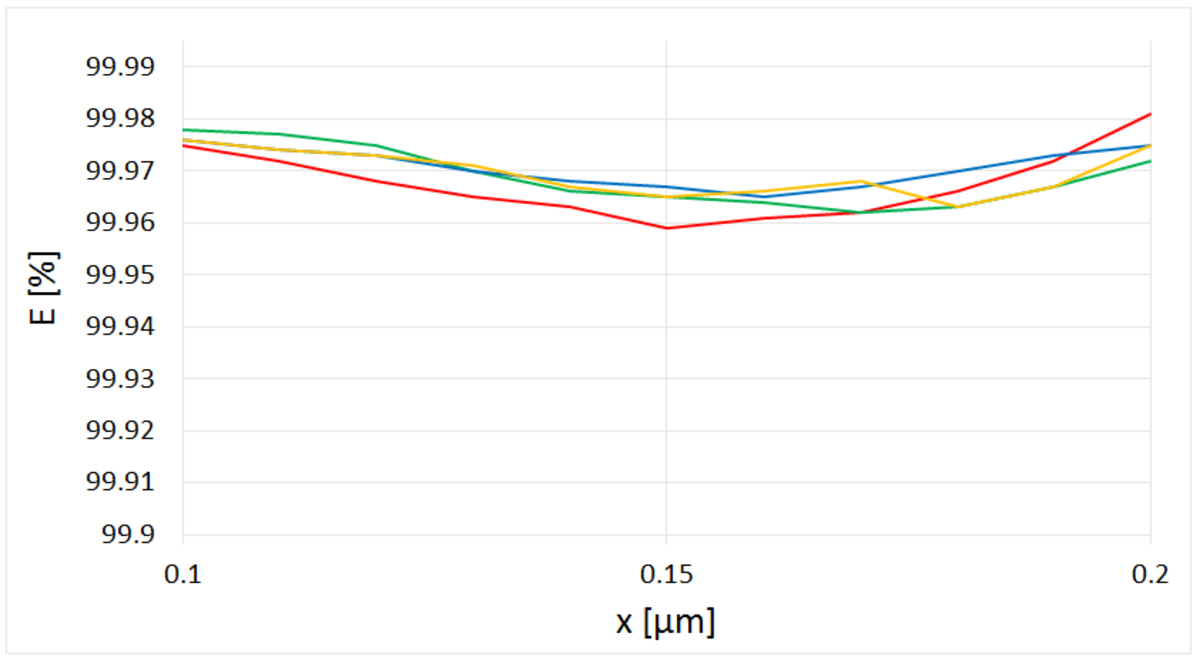

그림 2: 140 nm에서 MPPS 범위의 분획 분리 효율 비교


• 전체 측정 범위에 걸쳐 여과재의 분리 효율을 명확하게 입증

• MPPS 범위의 명확한 결정

• 최고의 측정 재현성과 반복성은 분리 효율의 미세한 차이도 구분 합니다.

• 최적화된 에어로졸 적용으로 분리 효율 측정당 2분으로 짧은 측정 시간

• 분리 효율 곡선의 단순 비교, 평균값 계산도 가능


오토메이션:

• MFP Nano plus 4000에는 체적 유량을 제어하는 데 사용하는 통합 질량 유량 컨트롤러가 있습니다.
        이는 FTControl 필터 테스트 소프트웨어를 통해 자동으로 모니터링 및 제어할 수 있습니다.

• 필터의 체적 유량 및 차압과 같은 센서 데이터도 필터 테스트 중에 자동으로 기록됩니다.

• 미가공 및 청정 가스 샘플링 적합성 확인:

• 필터가 없는 RAW 및 CLEAN GAS  측정의 적합성 검증은 초기 교육 과정에서 시연됩니다.

• MFP Nano plus 4000을 사용하면 MPPS 범위와 전체 측정 범위 모두에서 분획 분리 효율을 측정할 수 있습니다.
      또한 매체의 관련 압력 손실은 관련 유입 속도에서 명확하게 결정됩니다.

♣ 장점 ( Benefits)

     • 10 nm 이상의 분획 분리 효율 실시간 측정

      • 원료 및 청정 가스의 입자 농도를 측정하여 필터 (분획 분리: Fractional Separation) 효율을 결정하는 측정 시간을 절반으로 줄입니다.

• 희석이 필요하지 않습니다!

• 두 가지 UF-CPC 버전을 결합하면, RAW (미가공) 가스에서 최대 2,000,000입자/cm³(단일 계수 모드) 농도를 위한 UF-CPC와
          청정 가스의 낮은 농도에서 최고 계수 속도를 위한 UF-CPC 50에 해당합니다. (1:200의 희석 비율 )


• DIN EN 1822-3 및 ISO 29463-3 시험법에 따른 공신력있는 측정 및 결과

• NaCl/KCl 또는 DEHS(요청 시 기타)와 같은 다양한 테스트 에어로졸의 간단한 사용

• 분획 분리 효율의 간단한 측정 및 MPPS 범위 결정

• 시험 방법의 높은 재현성

• 유연한 필터 테스트 소프트웨어 FTControl

• 조작이 간편하고 교육을 받지 않은 직원도 장비 사용에 대해 빠르게 교육받을 수 있습니다.

• 청소는 고객이 독립적으로 수행할 수 있습니다.

• 짧은 설정 시간, 빠른 처리 시간

• 이동식 설치, 바퀴로 쉽게 이동 가능

• 인도 전 인수 테스트 및 납품 시 전체 시스템과 개별 구성 요소의 기능에 대한 명확한 검증

• 안정적인 작동

• 유지 보수가 거의 필요 없음

• 운영 비용 절감

♣ 응용 (Application )

• 제품 개발 및 생산 모니터링에서 필터 ((원단) 및 소형 미니 필터 테스트

• DIN EN 1822-3(HEPA/ULPA) 및 ISO 29463-3에 따른 테스트 기능

• 약 100% 범위의 다른 필터 매체에 대한 분수 효율 측정. 20nm ~ 1μm
