필터테스팅시스템 MFP-1000
Maker : Palas GmbH
Model: Filter testing system, MFP 1000
120nm까지의 먼지, 기름 또는 염분 테스트물질을 이용하여 필터 원단에 대하여 빠르고 경제적인 품질 관리 및 개발. EN 1822-3 및 ISO 29463-3
제품설명
♣ 제품 소개
Palas®의 MFP 필터 테스트 장비는 개발 및 품질 관리의 실제 응용 분야에서 이미 전 세계 여러 차례 입증되었습니다.
MFP 필터 테스트 장비는 플랫 필터 미디어 및 소형 미니 필터를위한 모듈 식 필터 테스트 시스템입니다. MFP 1000을 사용하여 다음츨 측정할 수 있습니다.
• 먼지 코팅이 없는 매체의 압력 손실 곡선
• 분획 분리 효율 (Fraction separation efficiency)
• 누적량(Burden) 측정시 누적량 및 분획 분리 효율
MFP 1000 필터를 사용하여 다양한 테스트 에어로졸을 사용하여 필터 테스트를 빠르고 쉽게 수행 할 수 있습니다.
MFP 1000 필터테스팅 장비는 측정 시간이 짧고 신뢰성이 높습니다.

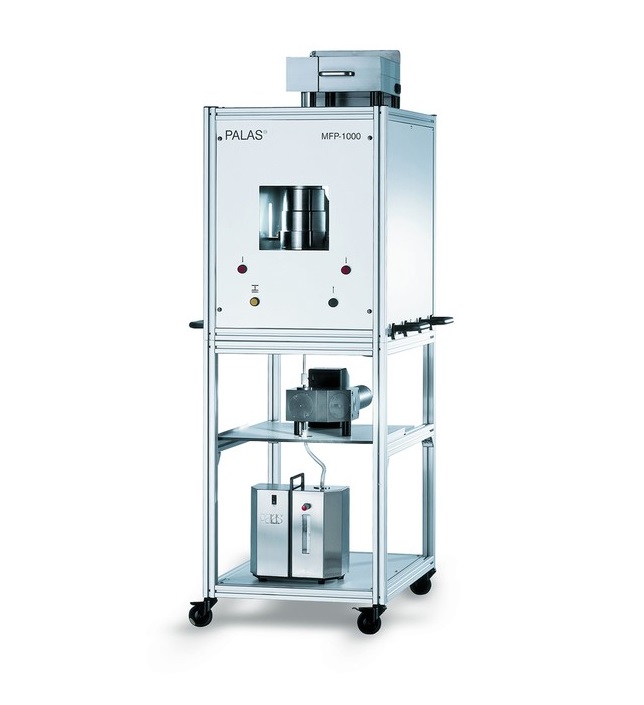

Fig. 2: MFP 1000
1. 다양한 에어로졸 생성 먼지, KCl / NaCl, DEHS 등에 다양한 분산기를 사용합니다. 측정 시간 단축이 가능합니다 (예: 먼지 농도 증가를 통해
2. 코로나 방전 (옵션) – 다른 질량 흐름에 따라 조정 가능한 이온 흐름. 혼합 공기, 유입 속도 0.05 ~ 1 m/s로 조정 가능 선택 사항: 과도 유입.
3. 시험 장비의 빠른 제거 및 적재를 위한 이동식 공압 필터 홀더.
4. 광 산란 분광계 Promo® 시스템은 통합 된 Windows 테스트 장비 소프트웨어를 사용하여 최대 5 • 105 개 입자 / cm3 (SAE Fine)의 고농도 입자를 선명하게 측정합니다.
필터 테스트 성능을 위한 자동 시퀀스 프로그램 덕분에 교육을 받지 않은 직원도 쉽게 작동 할 수 있습니다. 테스트 리그는 완전히 자동으로 제어 할 수 있습니다.
오토메이션
MFP 1000 에는 볼륨 흐름을 제어하는 데 사용되는 질량 유량 제어기가 통합되어 있습니다.
FTControl 필터 테스트 소프트웨어를 통해 자동으로 모니터링 및 제어 할 수 있습니다.
필터의 체적 유량 및 차압과 같은 통합 센서 데이터도 필터 테스트 중에 자동으로 기록됩니다.
Measurement of the fraction separation efficiency
• Promo® 시스템을 사용하여 0.12 µm ~ 40 µm의 전체 측정 범위에서 필터 매체의 분리 효율을 명확하게 보여줍니다.
• 최대 감도로 입자 측정 기술은 분리 효율의 미세한 차이를 강조 할 수 있습니다.
• 최적화 된 에어로졸 적용으로 분리 효율 측정 당 약 2 분의 짧은 측정 시간
• 분리 효율 곡선의 간단한 비교, 평균값 계산도 가능
샘플링 및 레이아웃
하나의 샘플링 프로브로 MFP 1000 테스트 시스템을 엄격하게 수직으로 배치하면 침전 손실을 배제 할 수 있기 때문에 최대 40µm의 더 큰 입자에서도 명확한 측정이 가능합니다. 이를 통해 모든 입자 크기에 대한 전체 측정 범위에서 분리 효율을 안정적으로 측정 할 수 있습니다.
Fig. 4: Example: Hold time measurement
• 분진 적용 중 분획 분리 효율 측정 성능; 압력 손실 또는 측정 시간은 중단 기준으로 미리 선택할 수 있습니다
• 도표 및 표에서 압력 손실 곡선과 머무름 곡선의 결정 및 표현은 80 % 및 95 % 분리 효율에서 입자 직경의 표현을 형성하여 추가 정보를 제공합니다.
서로 다른 부담 단계 동안 분획 분리 효율의 비교
• 측정 시간 단축 (예: 먼지 농도 증가를 통해
사용가능한 에어로졸 발생장치
• RBG 1000
• AGK 2000 with drying length
• PLG 1000
♣ 특 징
• 120 nm의 입자 크기 측정
• 국제적으로 비교 가능한 측정 결과
• 측정 시스템의 광범위한 분포
• 시험 방법의 높은 재현성
• 다양한 테스트 에어로졸 (예: SAE Fine and Coarse, NaCl / KCl, DEHS
• 유연한 필터 테스트 소프트웨어 FTControl
• 압력 손실 측정, 분획 분리 효율 측정 및 부담 측정을위한 시퀀스 프로그램
• 작동하기 쉬운; 훈련받지 않은 직원조차도 장비 사용시 신속하게 교육을 받을 수 있습니다
• 짧은 셋업 시간
• 고객이 세척 및 교정을 자율적으로 수행 할 수 있습니다
• 다른 응용 분야에서도 측정 기술 구성 요소를 쉽게 사용할 수 있습니다
• 캐스터에서 쉽게 이동할 수 있는 모바일 설정
• 안정적인 작동
• 납품 전 승인 테스트 중 및 납품 시 개별 구성 요소 및 전체 시스템의 명확한 기능 검증
• 낮은 유지 관리
•이 장치는 운영 비용을 줄입니다
♣ 응 용
• 필터 미디어 및 소형 미니 필터
• 제품 개발 및 생산 모니터링
• ISO 11155-1 (캐빈 에어 필터), ISO 5011 (엔진 프리 에어 필터), EN 779 / Ashrae 52.2 / ISO 16890 (실내 에어 필터)을 기반으로 한 먼지, 기름 또는 염분으로 빠르고 효율적으로 분수 효율 테스트,
• EN 1822 및 ISO 29463-3을 기반으로하는 HEPA / ULPA 필터 미디어의 MPPS 버전 MFP 100 HEPA 측정
♣ 장비 규격
Measurement range (size) | 0.12 – 40 µm |
Volume flow | 1 – 35 m3/h (pressurized operation) |
Power supply | 115/230 V, 50/60 Hz |
Dimensions | approx. 600 • 1,800 • 900 mm (W • H • D) |
Inflow velocity | 5 – 100 cm/s (others on request) |
Differential pressure measurement | 0 – 2,500 Pa |
Test area of the medium | 100 cm² |
Aerosols | Dusts (e. g. SAE dusts), salts (e. g. NaCl, KCl), liquid aerosols (e. g. DEHS) |
Aerosol concentrations | For SAE Fine without additional dilution up to 1,000 mg/m3 (ISO A2 Fine) |
Compressed air supply | 6 – 8 bar |
