제품설명

큐펠레이션 전기로 (Model : N4/13 CUP ~ S73/HS, Assay) 모델은 금일나 은과 같은 귀금속의 정제분리 과정에 사용하는 큐펠레이션로 공정전기로이다.

희귀광물인 비철금속류가 정제 분리과정중 하나인  고온 열처리과정에서 액화및 기화를 하여 발열체에 달라붙는 문제를 개선을 하였으며,
고가의 시료에 대한 손실이 없이 회수를 하는 목적으로 사용되어진다.

♣ 특   징

발열체를  보호하고 증기로부터 절연을 제공하는 세라믹 머플(Retort) 가 장착됩니다.

외기 및 배기 공기 시스템은 배기 가스를 용광로의 배기 후드로 직접 보내집니다.동시에 신선한 공기가 용광로 대기로 유입됩니다.

퍼니스 상단과 도어 위의 통합 배기 후드는 고객이 요구하는 배기 시스템에 대한 인터페이스입니다.

디자인은 매우 유지관리 친화적 디자인으로 퍼니스의 모든 마모 부품( 세라믹 머플과 발열체) 를 쉽게 교체할 수 있습니다.

테이블탑 모델 :  N 4/13 CUP & N 10/13 CUP : 큐펠레이션용  ( N 30/13 CUP  : 도가니 용융 사용가능)

피트형 퍼니스 :  S 73/HS : 도가니 용해용

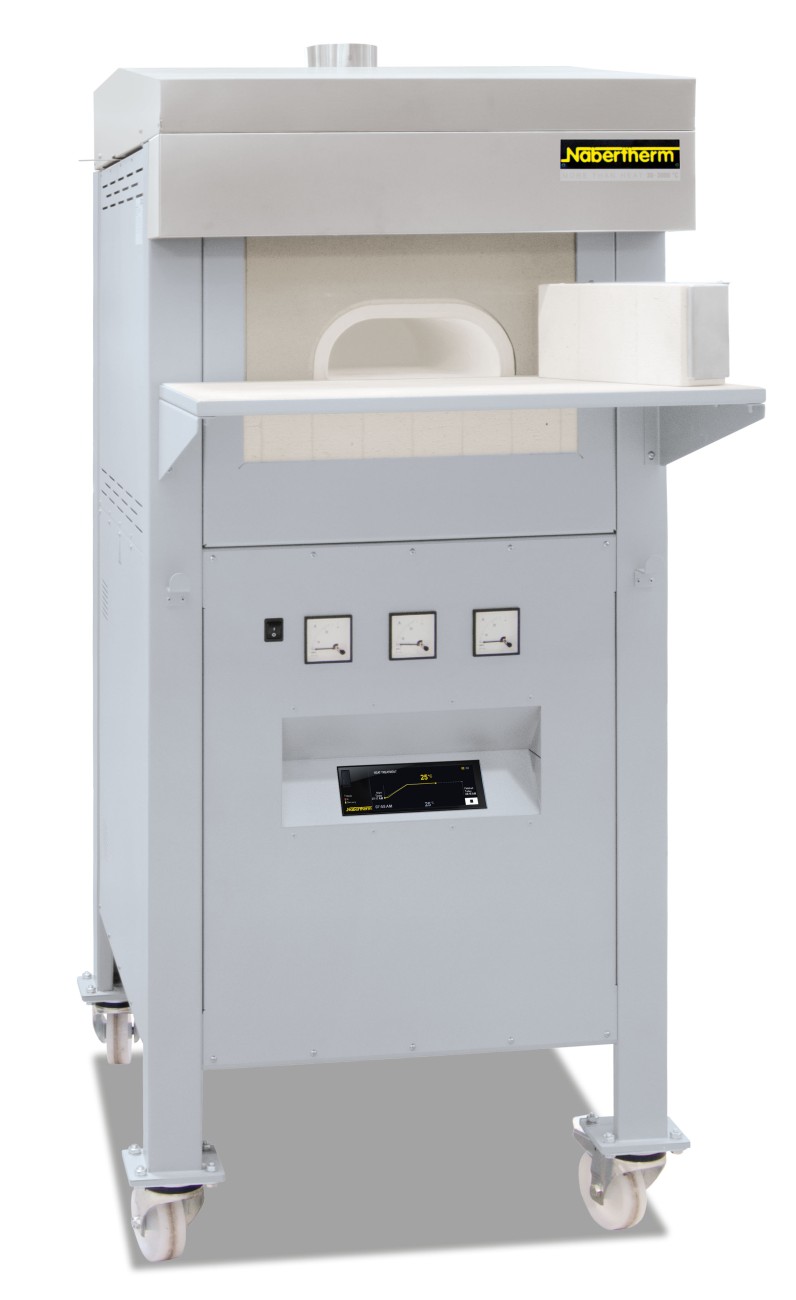

♣ N 10/13 CUP 및 N 30/13 CUP의 특징


• 발열체와 단열재를 보호하는 세라믹 머플

• 낮은 표면 온도를 위한 추가 팬 냉각 기능이 있는 질감이 있는 스테인리스 스틸 시트로 만들어진 이중 쉘 하우징

• EC 규정 No. 1272/2008(CLP)에 따른 분류 없이 단열재 단독 사용

• 가열로 챔버는 지지 튜브의 발열체가 4면에서 가열

• 발열체를 하나의 장치로 쉽게 교체할 수 있습니다.

• 가열 요소를 추가로 보호하기 위해 환기되는 퍼니스 챔버

• 머플에 직접 열전대를 제어하여 정확한 온도 제어

• N 10/13 CUP용 손잡이가 있는 머플용 클로징 브릭

• N 30/13 CUP용 전기 기계식 리프트 도어

• 머플 앞의 벤치/표면

• 세라믹 머플용 특수 외기 및 배기 시스템. 배기 가스는 머플 뒤쪽의 세라믹 튜브를 통해 배기 후드로 직접 유도됩니다. 공기 교환 비율은 조정 가능합니다.

• 고객의 배기 시스템에 연결하기 위해 퍼니스 상단과 도어 위에 통합 배기 후드가 있는 추출 시스템

• 오븐과 부하를 보호하기 위해 온도 제한기로 컷아웃 온도를 조절할 수 있는 과열 제한기 ( Over temp. limiter)

• 작동 지침의 제약 내에서 정의된 애플리케이션

• NTLog Basic for Nabertherm 컨트롤러: USB 플래시 드라이브로 프로세스 데이터 기록

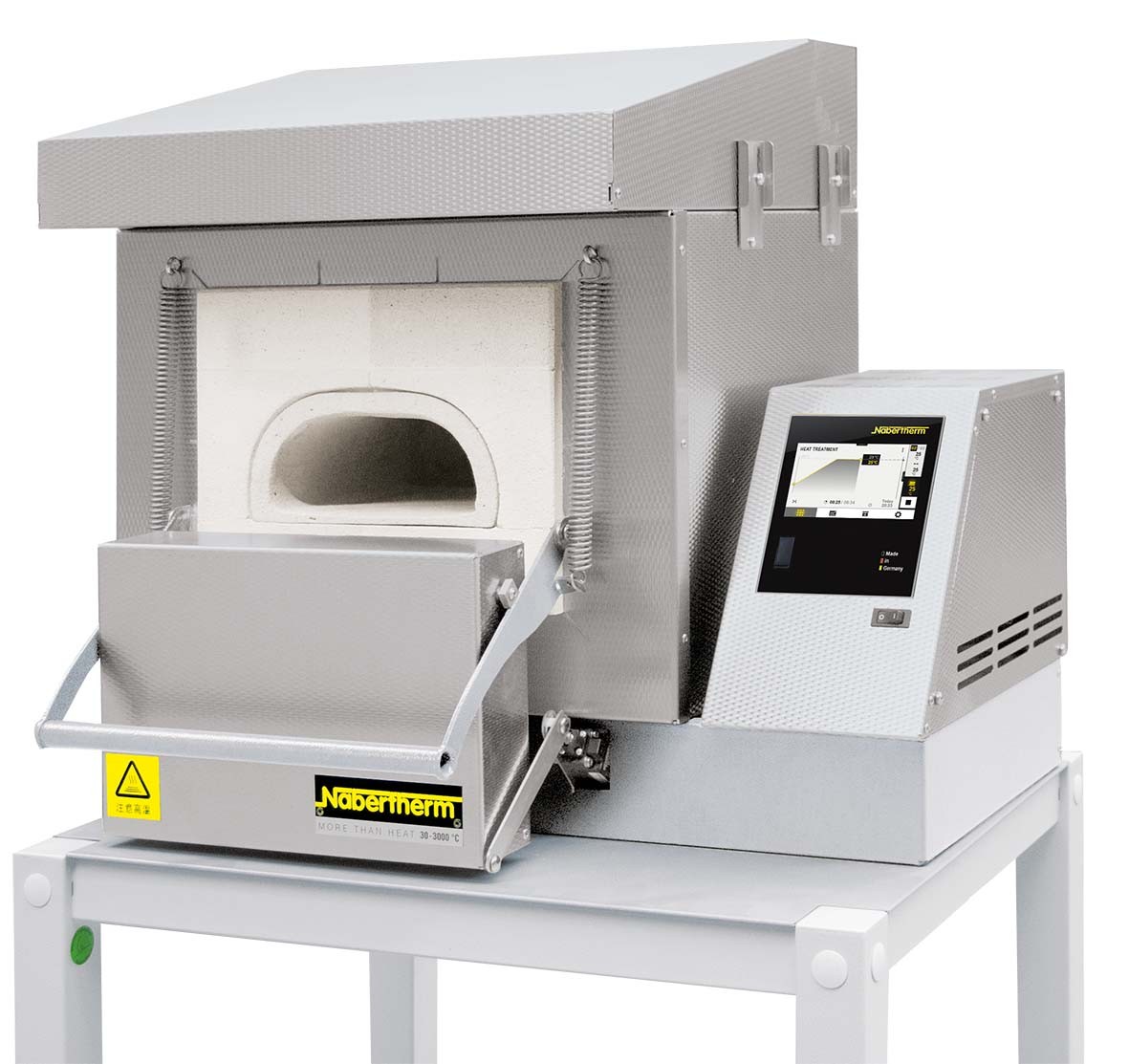

    <N 10/13 CUP>

♣  Pit-Type Furnace S 73/HS의 표준 장비

• 도가니 용해용 소형 피트형 전기로

• 낮은 표면 온도를 위한 추가 팬 냉각 기능이 있는 질감이 있는 스테인리스 스틸 시트로 만들어진 이중 쉘 하우징

• EC 규정 No. 1272/2008(CLP)에 따른 분류 없이 단열재 단독 사용

• 회전으로 수동으로 열리는 분할 뚜껑

• 4면에서 난방

• 실리콘 카바이드 타일로 마찰 및 공격적인 물질로부터 보호되는 발열체 및 바닥

• 가열 요소를 추가로 보호하기 위해 환기되는 퍼니스 챔버

• 후면에 절연 튜브가 있는 배기 상자. 고객이 필요로 하는 추출 시스템에 연결하기 위한 설비

• 작동 지침의 제약 내에서 정의된 애플리케이션

• NTLog Basic for Nabertherm 컨트롤러: USB 플래시 드라이브로 프로세스 데이터 기록

                                                 <S73 /HS>


♣ 제품 사양



<용어정리>

큐펠레이션(Cupellation) 은 금이나 은과 같은 귀금속을 비금속과의 합금에서 분리하는 공정

이 과정에서 단열재와 가열을 공격하는 공격적인 가스가 방출됩니다.

N ../13 CUP은 까다로운 큐펠레이션 공정 요구 사항에 사용 가능
