제품설명

♣ 제품 소개

생산 용광로를 위한 전문 솔루션으로 디바인딩 패키지 DB200을 권장합니다. 오븐은 퍼니스 챔버의 분배 튜브를 통해 가변 속도로 따뜻한 신선한 공기를 주입합니다.

배기 팬은 다양한 팬 속도로 작동합니다. PLC는 퍼니스 챔버 내부의 부압을 자동으로 조절합니다.

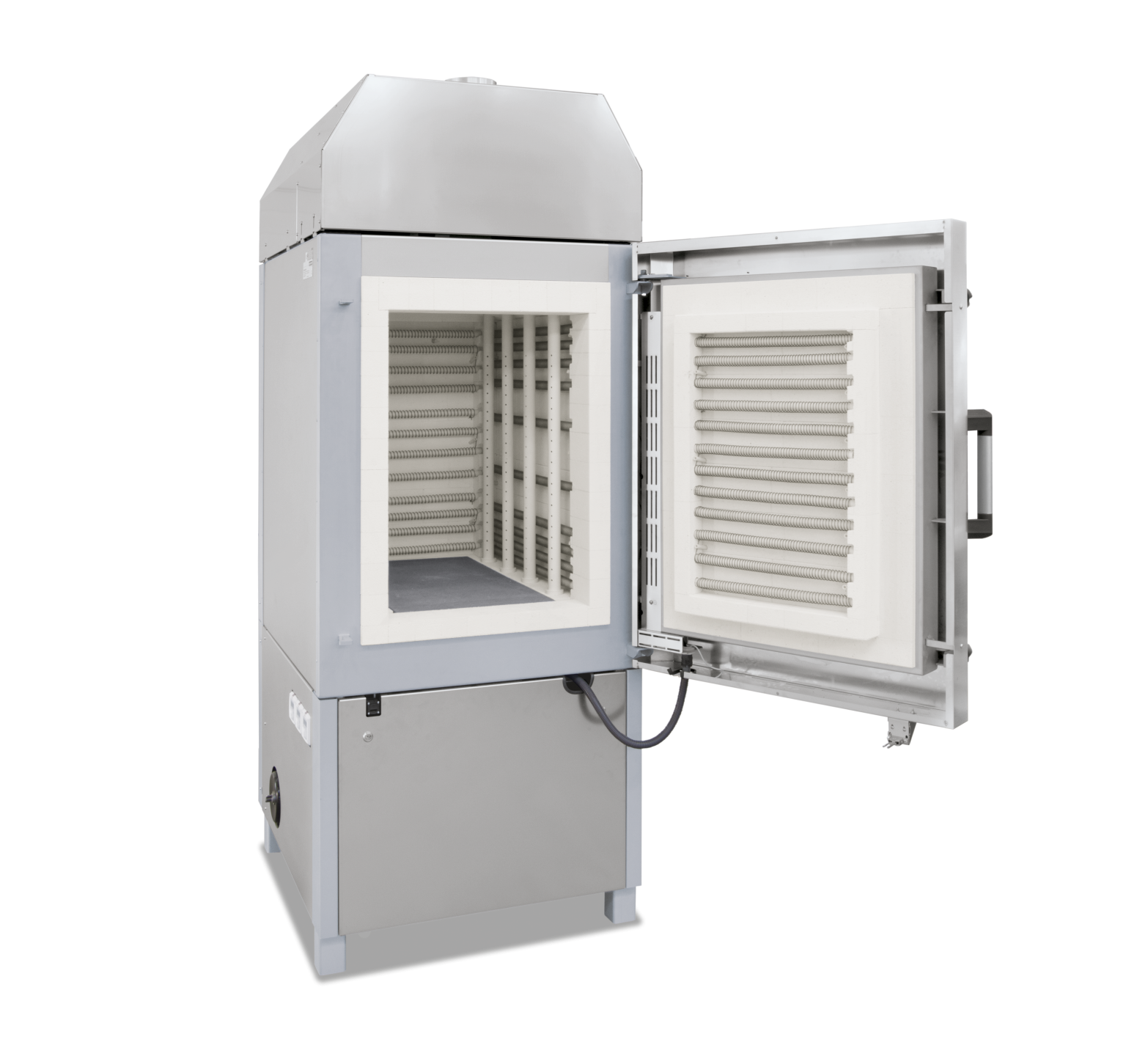

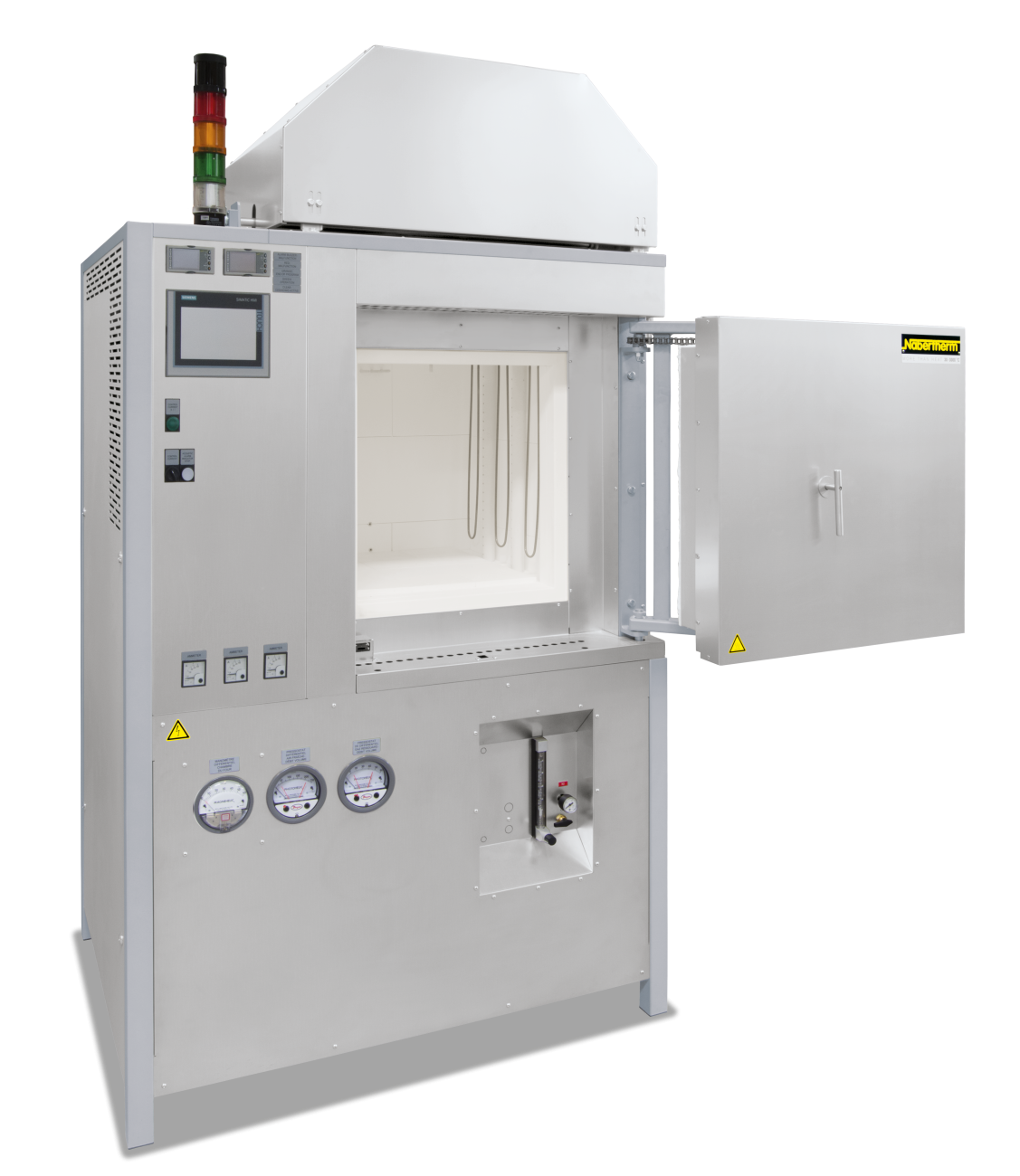

예열된 가스주입장치와 안전장치를 갖춘 고온 Chamber Furnace; 한대의 binder시스템을 이용하여 탈지(Debinding) 공정과 소결(Sintering)공정이 동시에 가능한 장비입니다.

500°C 로 예열이 된 열풍 주입기능및 소결공정에 요구되는 고온까지 면가열체로 열처리가 가능하다.

이 전기로는 하나의 공정에서 요구되는 탈지 및 소결작업을 위하여 개발되었습니다.

탈지 공정에서 발생이 되는 배출가스를 희석시키기 위하여 사전 예열 기능이 있는 예열가스 주입기능이 있습니다.

그리고 안전장치(Standard safety concept I) 가 같이 고안되어 있습니다.

♣ 특 징

* Tmax 1280°C, 1340°C 또는 1400°C

* 후면 환기가 있는 이중 쉘 하우징, 낮은 쉘 온도 제공

* 4면과 바닥에서 5면 가열로 균일한 온도 유지

* 지지 튜브에 장착된 발열체는 열선의 자유로운 복사와 긴 서비스 수명을 제공

* 평평한 스태킹 표면을 제공하기 위해 테이블의 SiC 타일로 보호되는 바닥 난방

* 특수 단열재로 뒷받침되는 경량 내화 벽돌로 구성된 다층 단열재

* 아치형 구조에 벽돌을 깔아 자체지지 및 수명이 긴 천장 구조

* 퍼니스 지붕의 전동 배기 에어 플랩

* 외부 공기 팬, 공기 예열기 및 제어 장치가 포함된 디바인딩 패키지 DB100

* 오븐과 부하를 보호하기 위해 온도 제한기로 컷아웃 온도를 조절할 수 있는 과열 제한기 (Over temperature limiter)

* 작동 지침의 제약 내에서 정의된 애플리케이션

* Nabertherm 컨트롤러용 NTLog Basic: USB 플래시 드라이브로 프로세스 데이터 기록


♣  장 점

* 500°C까지 예열이 된 가스 주입 및 5면 가열 장치를 통하여 고온 소결 온도까지 직접가열 가능

* SIC 바닥판

* 분리된 배출가스 및 배출공기 Outlet

* Automatic Vapor flaps

* 스테인레스 스틸 배출 후드

* 2 zone control: 사전예열온도를 별도의 온도 컨트롤러를 이용하여 조절이 가능하다.

* 온도 균일도: 예열온풍장치: 14K, 공정온도: 20K

* 안전장치: 내부압력, 주입공기, 배출가스 유량, 전기로 내부에서 연소가스 혼합을 방지하는 비상장치

♣  응용 분야

 1) 하나의 공정으로 요구되는 탈지 및 소결작업

 2) 예열가스 주입기능이 필요한 탈지 공정

 3) 인화성 가스가 발생하는 탈지공정 등
