제품설명



 ♣ 제품소개

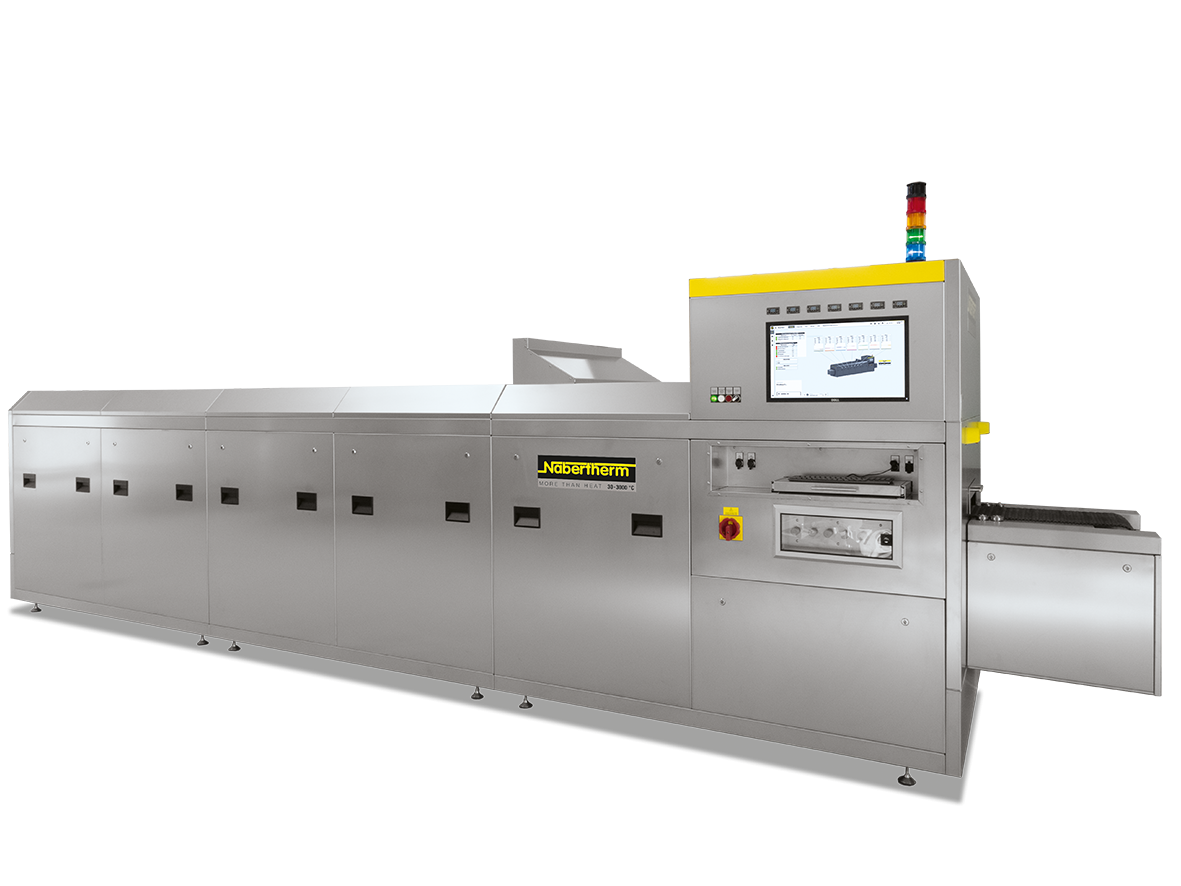

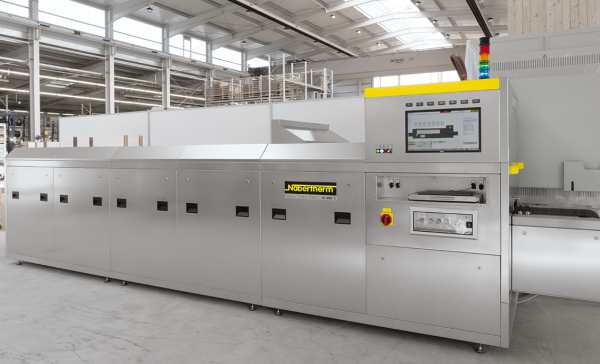

DF 시리즈의 연속로는 실내에서 연속 공정을 위해 설계되었으며, 두꺼운 필름 응용 분야와 LTCC 소성 공정에 적합합니다.

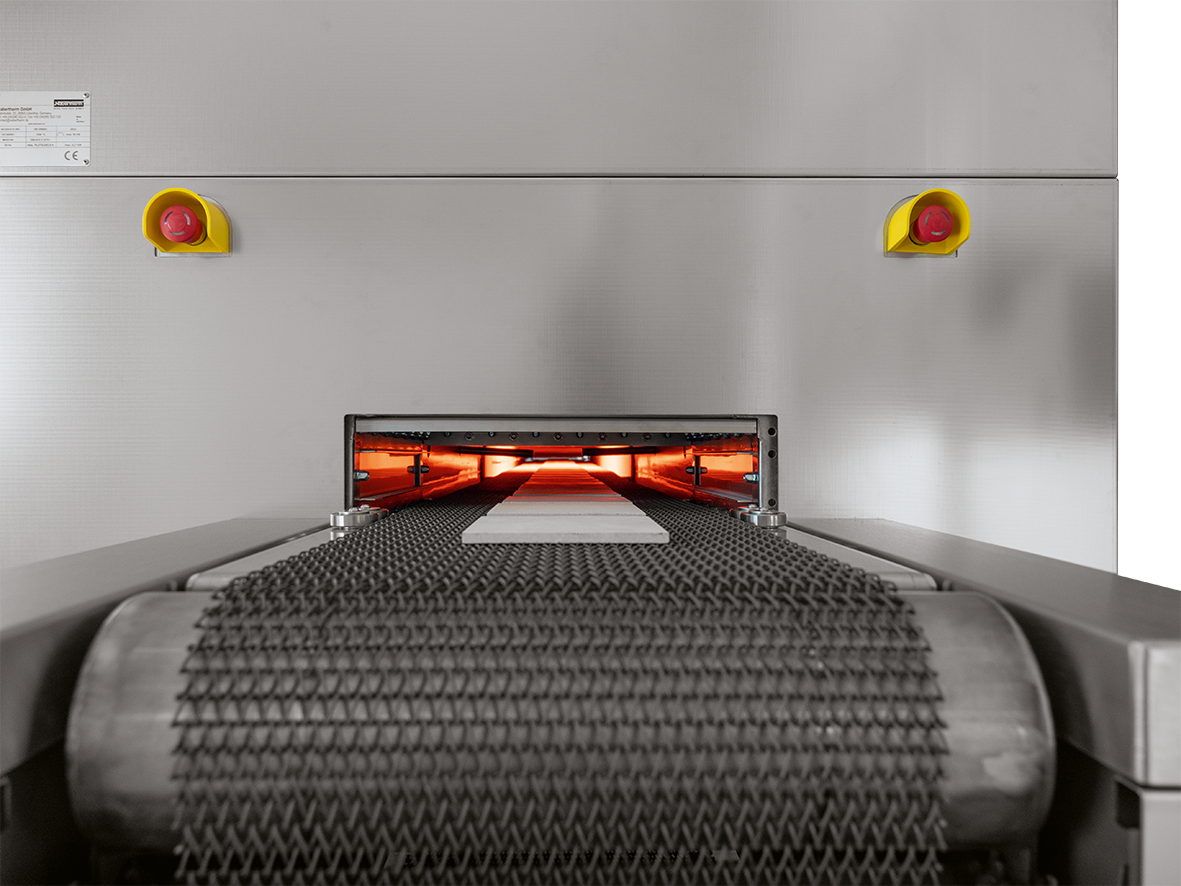

제품(일반적으로 캐리어 플레이트에 충전)은 금속 벨트를 통해 로를 통과하며, 로딩 및 언로딩은 로 앞뒤의 약 500mm 길이의 입구 및 출구 구역에서 이루어집니다.

공정의 온도 곡선은  위치한 여러 제어 구역과 벨트 속도(약 20~300mm/분 사이에서 조정 가능)를 통해 제품 요구 사항에 맞게 조정할 수 있습니다.

최대 작동 온도(피크 온도)는 최대 1050°C까지 가능합니다. 벨트 전체의 온도 균일성은 제품 품질에 매우 중요하며, 벨트 전체의 균일성은 빈 로에서 +/− 2K로 지정됩니다.

** DF 퍼니스 개략도


적재 영역[1]에서 충전물은 금속 벨트에 위치하여 첫 번째 퍼니스 영역(소각 영역, [2])으로 운반되어 충전물에서 바인더를 증발시킵니다.

이 영역에서 깨끗한 건조 공기(CDA)가 벨트 이동에 반대 방향으로 주입되어 폭발성 분위기가 형성되는 것을 방지합니다.

또한 배기 가스가 퍼니스 천장의 적절한 배출구를 통해 퍼니스에서 최적으로 제거된다는 것을 의미합니다.

소결 영역[3] 이후에 충전물은 간접 수냉[4]으로 냉각되어 퍼니스 출구에서 제거될 수 있습니다.

퍼니스 시리즈는 전자 산업과 현대 생산의 높은 요구 사항을 충족하도록 설계되었습니다.

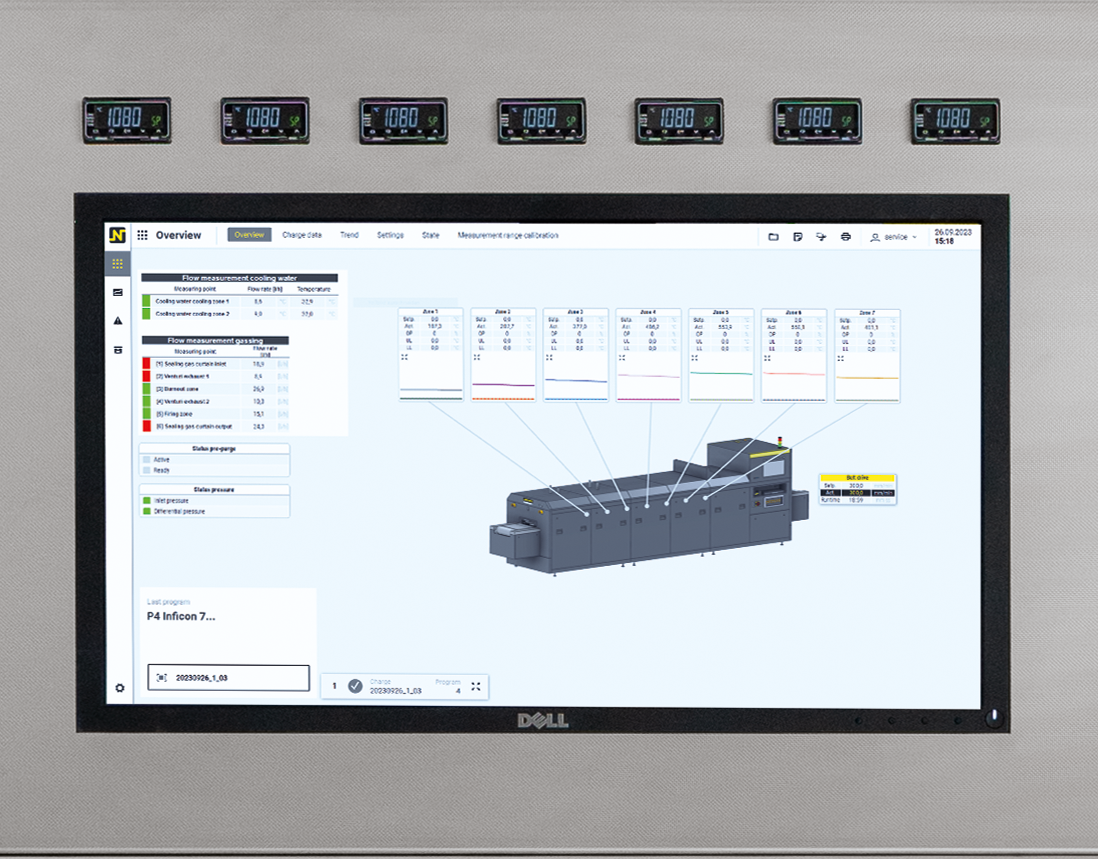

따라서 Nabertherm Control Center는 제어, 시각화 및 문서화를 위한 표준으로 이미 포함되어 있습니다(특히 연속 공정을 위해 설계됨).

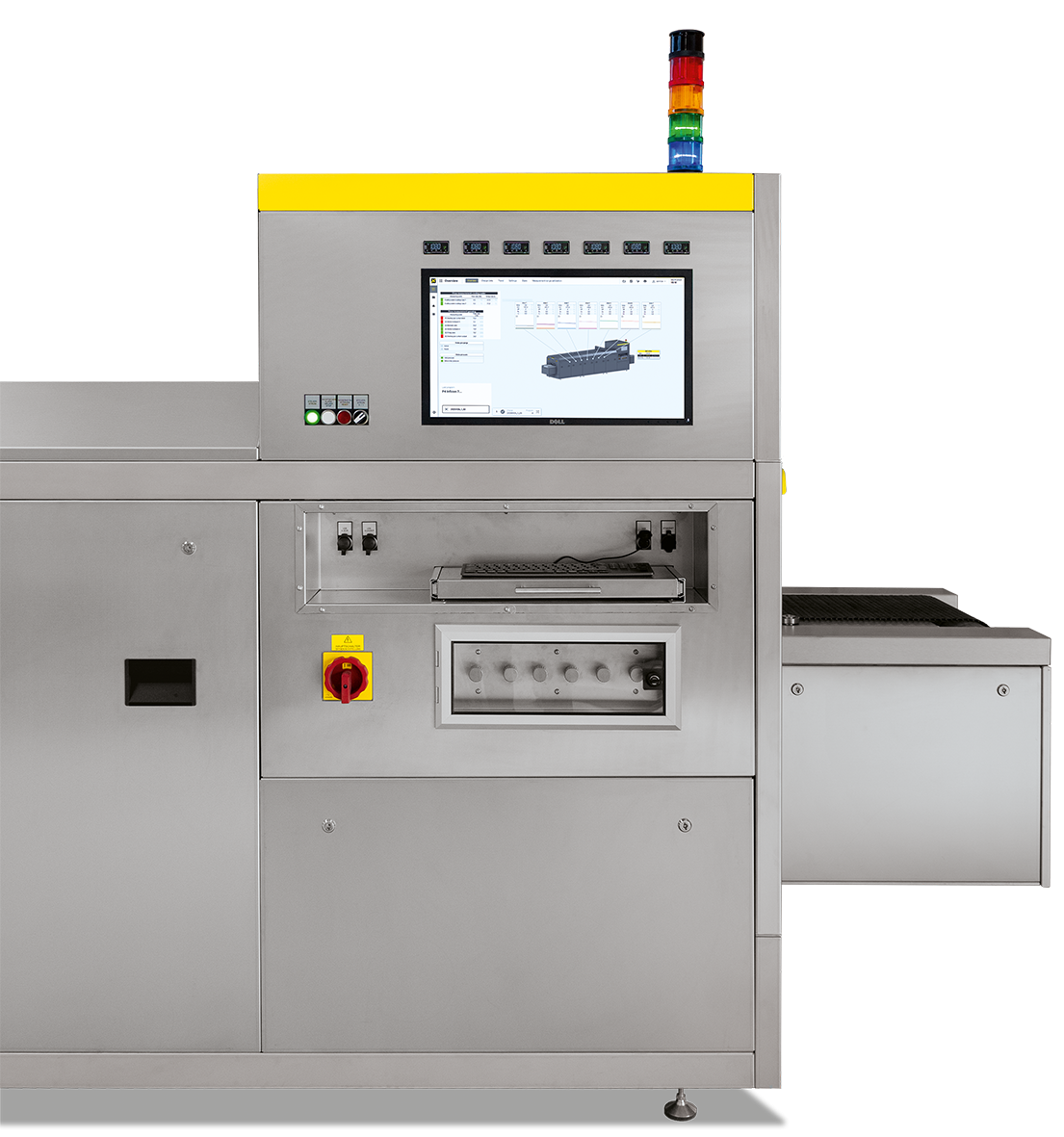

이러한 퍼니스에는 컴팩트한 디자인이 필수적이므로 운영자 인터페이스, 모든 제어 요소 및 스위치기어가 퍼니스 하우징[6]에 완전히 통합되어 추가 구성 요소를 설정할 필요가 없습니다.

 ♣ 특징및 장점

. Tmax 1050 °C

. 낮은 표면 온도와 높은 안정성을 위해 질감이 있는 스테인리스 강판으로 만든 듀얼 쉘 환기형 하우징 (Dual Shell ventilated housing)

. Nabertherm은 EC 규정 No 1272/2008(CLP)에 따른 분류 없이 단열재만 독점적으로 사용합니다.
  이는 "내화 세라믹 섬유"(RCF)로도 알려진 알루미노 실리케이트 울 (발암성) 이 사용되지 않는다는 것을 명시적으로 의미합니다.

 - 벨트 폭 전체의 온도 균일성 +/− 2 °C

 - 조정 가능한 속도(20~300mm/분)를 갖춘 금속 벨트

 -  최대 충전 중량 20kg/m2

 - 충전 길이 500mm

 - 작업 공간 높이 50mm

 - 각 가열 구역에 대한 독립적인 과열 보호 모니터링

 - 3 개 공정 구역: 번아웃, 소결 및 냉각

 - 로(Furnace) 의 번아웃(Burn-out)  구역에서 탈지를 위한 수동 안전 시스템

 - 냉각 구역에서 간접 수냉

 - 하우징에 통합된 운영자 인터페이스, Nabertherm Control Center(NCC)를 통한 제어 및 문서화로 연속 공정

 - 운영 지침의 제약 조건 내에서 정의된 응용 프로그램

 - 맞춤형 디자인(예: 특수 치수, 가열 구역 수, 벨트 디자인, 증가된 Tmax, 냉각 시스템)

 - 벨트의 초음파 세척

 - 번아웃 구역에서 배기 가스를 세척하기 위한 촉매 후연소

 - 불연성 공정 가스로 가스 처리

 - 가능한 단열재 먼지를 최소화하기 위한 스테인리스 스틸 머플 보호 가스 분위기 하의 프로세스용

 ** Options

• 맞춤형 설계(예: 특수 치수, 가열 구역 수, 벨트 설계, 증가된 Tmax, 냉각 시스템)

• 벨트의 초음파 세척

• 연소 구역에서 배기 가스를 세척하기 위한 촉매 후연소

• 불연성 공정 가스로 가스 처리

• 절연 먼지를 최소화하고 보호 가스 분위기에서 공정을 위한 스테인리스 스틸 머플

 ♣ 제품 사양
